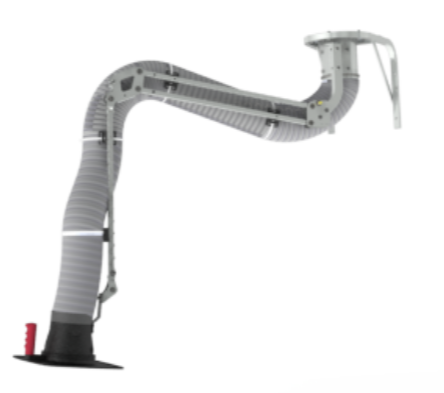

Ramię odciągowe FLEX-J (seria EJ)

Ramię odciągowe FLEX-J z serii EJ jest przeznaczone do miejscowego odsysania ogólnych zanieczyszczeń (oparów, pyłów, dymu) w małych lub umiarkowanych ilościach, w przemyśle lotniczym, motoryzacyjnym, spożywczym i w innych.

Ramię FLEX-J posiada obrotową podstawę 360° i elastyczny kanał ekstrakcyjny w postaci węża wspartego na zewnętrznej konstrukcji pojedynczego pantografu.
Kaptur o wysokiej wydajności wykonany z tworzywa sztucznego odpornego na promieniowanie UV, z ekranem o wymiarach 360 × 380 mm dla lepszej wydajności w zbieraniu zanieczyszczeń. Wyposażony w ergonomiczny uchwyt z rotacją osiową, umożliwiający optymalne ustawienie kaptura i łatwe manewrowanie ramieniem odciągowym.

Może być montowane z przedłużeniem JIB serii EKB.

Ramię jest dostępne:
• w średnicy: 160 mm;
• o długościach: 2, 3 i 4 i 5 metrów;
• w wersji wiszącej lub stojącej;
• w wersjach specjalnych: ATEX II 2 DG i ze stali kwasoodpornej AISI 316.

  • Idealne połączenie lekkości i wytrzymałości
    Kanał ekstrakcyjny ramienia odciągowego FLEX-J z serii EJ jest wykonany z elastycznego węża, dzięki czemu świetnie sprawdza się przy odciągu zanieczyszczeń ogólnych i przy mniej wymagających procesach produkcyjnych.

    Różni się od ramienia FLEX-K (z serii EK) tym, że jego konstrukcja wsporcza z pojedynczym pantografem znajduje się na zewnętrznej stronie rury, co przekłada się na zmniejszenie spadków ciśnienia i przepływu.
    Zaś w odróżnieniu od ramienia odciągowego FLEX-H, ramię FLEX-J z serii EJ posiada obrotową podstawę 360°.

    Mobilność
    Ramię odciągowe FLEX-J (seria EJ) obraca się na zamontowanej podstawie obrotowej 360°, zaś ruch ramienia odbywa się dzięki samonośnej konstrukcji pojedynczego pantografu.

    Numery katalogowe ramion odciągowych Flex-J z serii EJ w wersji wiszącej i stojącej oraz w wersji ze zintegrowanym wentylatorem wyciągowym podane są poniżej:

    Długość
    mm

    Średnica
    mm

    Przedłużenie
    mm

    Nr katalogowy
    Modele wiszące
    Nr katalogowy
    Modele stojące
    2000 160 n/d EJ0216 EJ6216
    3000 160 n/d EJ0316 EJ6316
    3000 160 1000 EJ1316   n/d
    4000 160 n/d EJ0416 EJ6416
    4000 160 1000 EJ1416 n/d
    4000 160 2000 EJ2416 n/d
    5000 160 2000 EJ2516 n/d

    ZESTAWY:

    Przepływ
    Nm3/h

    Kod ramienia

    Kod wentylatora

    Silnik
    kW

    Nr katalogowy
    zestawu
    750 EJ0216 JM0750 0,73 kW EJM432
    750 EJ0316 JM0750 0,73 kW EJM433
    750 EJ1416 JM0750 0,73 kW EJM444
    750 EJ2516 JM0750 0,73 kW EJM445
    1250 EJ0216 JM1250 0,73 kW EJM532
    1250 EJ0316 JM1250 0,73 kW EJM533
    1250 EJ1416 JM1250 0,73 kW EJM544
    1250 EJ2516 JM1250 0,73 kW EJM545
  • Obszary zastosowań:

    • Przemysł lotniczy i kosmiczny,
    • Przemysł wojskowy,
    • Przemysł motoryzacyjny,
    • Przemysł papierniczy i poligrafia,
    • Przemysł farmaceutyczny i kosmetyczny,
    • Budownictwo i cementownie,
    • Przemysł stoczniowy,
    • Przemysł kolejowy,
    • Przemysł metalurgiczny,
    • Przetwórstwo marmuru i kamienia naturalnego,
    • Przetwórstwo / formowanie tworzyw sztucznych,
    • Sektor konserwacji zabytków / rekonstrukcje.
  • ParametrWartość
    Średnica ramienia 160 mm
    Rodzaj ramienia Standard
    Rodzaj rury Elastyczny wąż
    Konstrukcja Pojedynczy pantograf
    Przepływ powietrza 750 Nm3/h,
    1250 Nm3/h.
    Maksymalna temperatura pracy 90° C

    Długość ramienia

    2000 mm,
    3000 mm,
    4000 mm,
    5000 mm.
    Przeguby 3 lub 4
  • Ramię odciągowe
    Stalowa samonośna konstrukcja z pojedynczym pantografem wspierająca szarą elastyczną rurę z poliestru pokrytego PVC, z zatopioną spiralą z drutu harmonicznego. Konstrukcja jest zbalansowana systemem sprężyn.

    Kaptur o wysokiej wydajności
    Wykonany z tworzywa sztucznego odpornego na promieniowanie UV, z ekranem o wymiarach 360 × 380 mm dla lepszej wydajności w zbieraniu zanieczyszczeń. Wyposażony w ergonomiczny uchwyt z rotacją osiową, umożliwiający optymalne ustawienie i manewrowanie ramieniem odciągowym.

    Flex J

    Podstawa
    Na obrotowym kołnierzu 360°, o średnicy 160 mm.

    Wspornik ścienny
    Wykonany z ocynkowanej rury stalowej i wyposażony w przyłącze i kołnierz obrotowy. Przyłącze i kołnierz obrotowy nie są dostępne w wersji z wentylatorem wyciągowym.

    Wentylator wyciągowy (jeśli jest wymagany)
    Stal malowana na czarno, wirnik z łopatkami wygiętymi do przodu, silnik 230/400 V, 3 Ph, 50 Hz. IP55. IE3 dla mocy wyjściowych powyżej 0,55 kW.

  • Ramię EJX

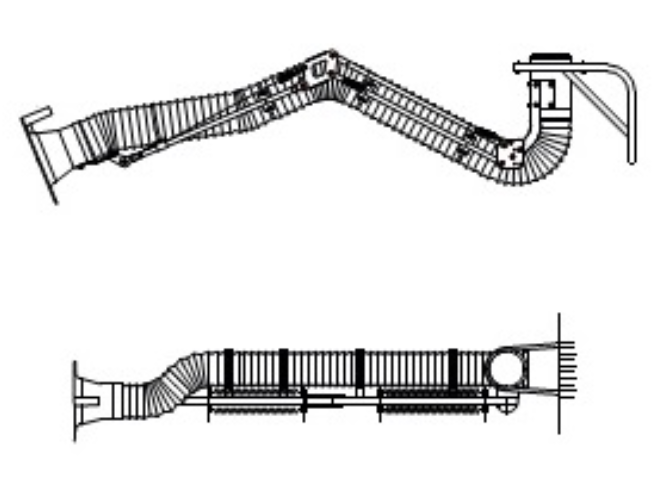

    Ramię odciągowe FLEX-J - w wersji ATEX (seria EJX)
    Specjalna wersja ramienia odciągowego FLEX-J z serii EJX przeznaczona do punktowego odciągu zanieczyszczeń, rekomendowana dla środowiska potencjalnie wybuchowego (2014/34/UE ATEX II C.2 Strefa 1-21). Z kapturem ze stali ocynkowanej i elastycznym wężem antystatycznym.

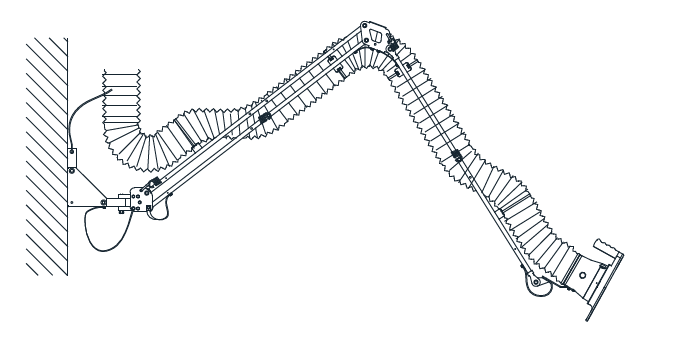

    Ramię EJI

    Ramię odciągowe FLEX-J - w wersji ze stali kwasoodpornej (seria EJI)
    Specjalna wersja ramienia odciągowego FLEX-J z serii EJI przeznaczona do ekstrakcji agresywnych zanieczyszczeń oraz rekomendowana tam, gdzie wymagany jest wysoki poziom utrzymania higieny.

    Elastyczny wąż poliuretanowy. Wspornik, kaptur, sprężyny, pantografy oraz śruby i wkręty wykonane ze stali kwasoodpornej AISI 316.

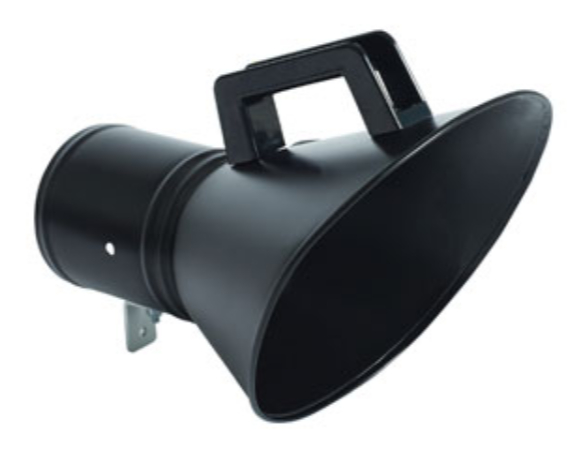

  •  Kaptur do gorących oparów

    Kaptur do gorących oparów wykonany jest ze stali malowanej proszkowo. Ma eliptyczny kształt umożliwiający punktowe zbieranie zanieczyszczeń. Jest wyposażony w uchwyt pozwalający operatorowi ustawić kaptur w odpowiedniej pozycji i łatwo manewrować ramieniem odciągowym.
    Kaptur jest montowany standardowo w następujących modelach ramion:
    - Ramiona odciągowe przemysłowe 4-PRO - seria EP ,
    - Teleskopowe ramiona odciągowe - seria EGT,
    - Półramiona odciągowe - seria EPH.

    • Należy do grupy standardowych kapturów;
    • Idealny do miejscowego usuwania gorących oparów;
    • Kompatybilny z następującymi ramionami odciągowymi: 4-PRO (seria EP), 2-Edge (seria EG), teleskopowymi (seria EGT), półramionami (seria EPH), Flex-K (seria EK);
    • W kształcie ściętego stożka, z eliptycznym obszarem zbierania;
    • Konstrukcja ze stali ocynkowanej, malowanej na czarno;
    • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.

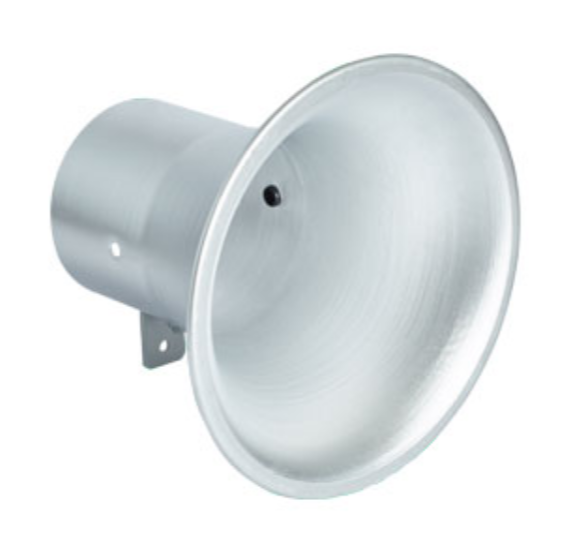

    Kaptur do pyłów i oparów

    Kaptur do pyłów i oparów - okrągły, wykonany z aluminium, wyposażony w uchwyt pozwalający operatorowi ustawić kaptur w odpowiedniej pozycji i łatwo manewrować ramieniem odciągowym. Montowany w ramionach odciągowych na życzenie. Kompatybilny z następującymi modelami ramion:
    - Ramiona odciągowe 4-PRO - seria EP,
    - Ramiona odciągowe 2-EDGE - seria EG,
    - Teleskopowe ramiona odciągowe - seria EGT,
    - Półramiona odciągowe - seria EPH,
    - Ramiona odciągowe - Flex-K - seria EK.

    • Należy do grupy standardowych kapturów;
    • Zalecany do miejscowego odsysania pyłów i oparów;
    • W kształcie ściętego stożka, z okrągłym obszarem zbierania;
    • Konstrukcja metalowa;
    • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.

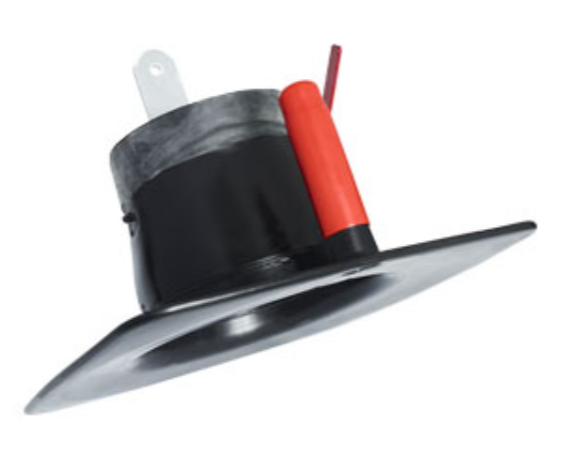

    Kaptur o wysokiej wydajności

    Kaptur o wysokiej wydajności, wykonany z tworzywa sztucznego odpornego na promieniowanie UV, z ekranem o wymiarach 360 × 380 mm dla lepszej wydajności w zbieraniu zanieczyszczeń. Wyposażony w ergonomiczny uchwyt z rotacją osiową umożliwiający optymalne ustawienie i manewrowanie ramieniem odciągowym.
    Kaptur o wysokiej wydajności jest standardowo montowany z następującymi rodzajami ramion:
    - Ramiona odciągowe 2-EDGE - seria EG,
    - Ramiona odciągowe Flex-K - seria EK,
    - Ramiona odciągowe Flex-J - seria EJ,
    - Ramiona odciągowe Flex-H - seria EH, tylko o średnicy 160 mm.

    • Należy do grupy kapturów standardowych;
    • Idealny do punktowego odsysania pyłu i oparów;
    • Kompatybilny z ramionami odciągowymi 2-Edge (seria EG), Flex-K (seria EK), Flex-J (seria EJ) Flex-H (seria EH) i 4-PRO z polipropylenu (seria EPP);
    • W kształcie ściętego stożka, z okrągłym obszarem zbierania, z szerokim rondem – dla optymalnego odsysania zanieczyszczeń; wyposażony w ergonomiczny uchwyt;
    • Konstrukcja z tworzywa sztucznego;
    • Dostępny tylko w średnicy 160 mm;
    • Dostępny w wariancie PP z polipropylenu;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.
    Akcesoria do kapturów

    Akcesoria do kapturów odciągowych Airbravo mogą stanowić dodatkowe wyposażenie lub mogą być fabrycznie zamontowane w kapturze.
    Zostały zaprojektowane w celu zoptymalizowania procesów odciągowych.

    Dostępne dla wszystkich wersji i wariantów ramion odciągowych. Oferowane akcesoria to:

    Przepustnica powietrza: zamontowana wewnątrz kaptura, służy do regulacji przepływu powietrza. Operator może ustawić natężenie przepływu za pomocą ręcznej dźwigni. Przepustnice powietrza w wersji standardowej są wykonane z tworzywa sztucznego. Do specjalistycznego zastosowania dostępne są wersje wykonane ze stali kwasoodpornej AISI 316 oraz wersje ATEX. Przepustnice powietrza, w przypadku całkowitego zamknięcia, gwarantują szczelność pomiędzy 95 a 99%.

    Kratka zabezpieczająca: zamontowana wewnątrz kaptura wyciągowego zapobiega przypadkowemu zasysaniu ciał obcych o dużych średnicach, mogących znaleźć się na powierzchni roboczej. Kratka zaprojektowana jest w sposób umożliwiający dodatkowe zamontowanie zestawu oświetleniowego.

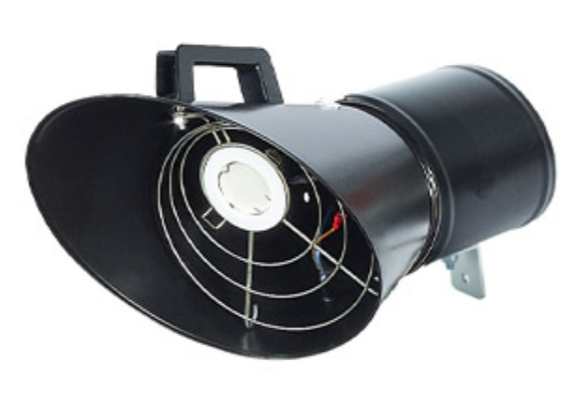

    Zestaw oświetleniowy LED: przydatny do oświetlania powierzchni roboczej i źródła zanieczyszczenia umieszczonego pod kapturem. Zestaw oświetleniowy LED jest wyposażony w zintegrowaną kratkę zabezpieczającą.

    • Przepustnica ręczna w wykonaniu z tworzywa sztucznego lub stali kwasoodpornej jest dostępna dla wszystkich typów kapturów Airbravo;
    • Metalowe kratki zabezpieczające i zestawy oświetleniowe dostępne są wyłącznie dla standardowych kapturów;
    • Akcesoria dostępne są w różnych średnicach, w zależności od wymiarów ramion.

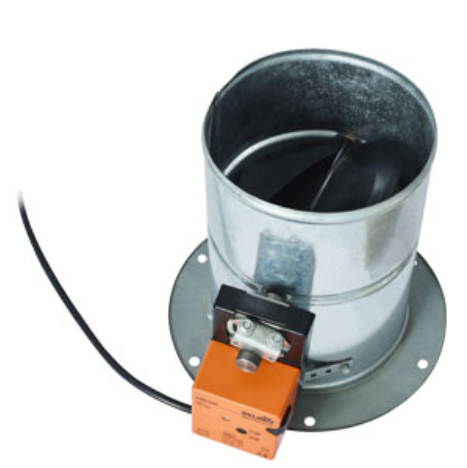

     przepustnica automatyczna

    Przepustnica automatyczna z napędem silnikowym służy do wyłączania ssania w przerwie roboczej. Dzięki przyciskowi umieszczonemu na panelu sterowania można rozpocząć zasysanie wraz z otwarciem przepustnicy i zatrzymać je wraz z zamknięciem przepustnicy po wykonaniu pracy.

    • Przepustnica automatyczna z napędem silnikowym jest umieszczona między wentylatorem a podstawą ramienia odciągowego;
    • Uruchamiana jest za pomocą przycisku umieszczonego na panelu sterowania.

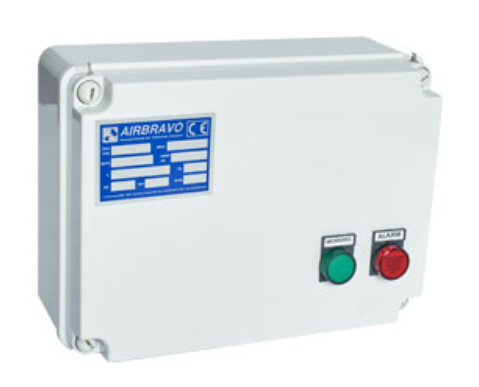

     Panel elektryczny Panel elektryczny wyposażony w elektrozawór zabezpieczający, pozwala, za pomocą włącznika zamontowanego na pokrywie, na uruchomienie jednostki ssącej i zestawu oświetleniowego, lub tylko jednostki ssącej.

    Dzięki przyciskowi operator może włączyć wentylator i rozpocząć odsysanie. Za pomocą tego samego przycisku można również włączyć zestaw oświetleniowy. Lampa umieszczona wewnątrz kaptura oświetla obszar roboczy.

    • Panel elektryczny służy do uruchamiania wentylatora za pomocą umieszczonego włącznika. Możliwe jest równoczesne uruchamianie wentylatora razem z zestawem oświetleniowym;
    • Dostępny w wersji jedno- lub trójfazowej;
    • Napięcie zasilania silnika: 230 lub 400 V - 3 fazy - 50 Hz.

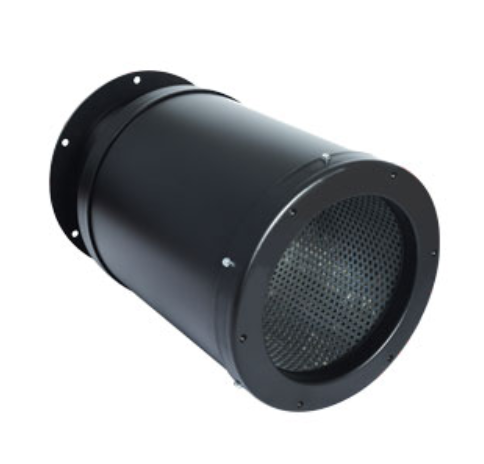

     Tłumik

    Tłumik do wentylatorów przemysłowych

    Tłumik do ramion odciągowych Airbravo służy do redukcji hałasu wytwarzanego przez wentylator.
    Pozwala obniżyć poziom hałasu o ± 3dB (A) dla wentylatorów przemysłowych i ± 6db (A) dla wentylatorów laboratoryjnych.

    • Instalowany pomiędzy wentylatorem a ramieniem odciągowym;
    • Zmniejsza hałas pochodzący z wentylatora dzięki materiałowi dźwiękochłonnemu, z którego jest wykonany;
    • Kompatybilny ze wszystkimi wentylatorami Airbravo;
    • Wykonany z materiału pochłaniającego dźwięk i pomalowanej na czarno blachy ocynkowanej.

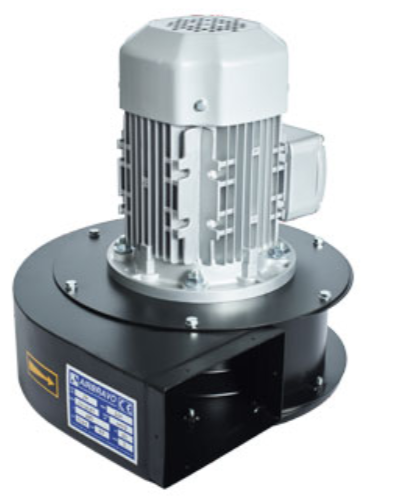

     Wentylator

    Wentylatory przemysłowe i laboratoryjne: pełna gama do każdego zastosowania.
    Dostosowane dla każdego rodzaju ramienia odciągowego, maszyny czy stołu filtrującego. Wentylatory Airbravo są dostępne w różnych opcjach w zależności od potrzeb.

    • Szeroka gama modeli o różnych mocach i wytwarzanych przepływach powietrza;
    • Kompatybilny ze wszystkimi ramionami odciągowymi Airbravo;
    • Silniki: 230/400 V - 3 fazy - 50 Hz - IP55 Klasa F;
    • Klasa efektywności: IE2 lub IE3 (zgodnie z obowiązującymi przepisami);
    • Mogą być zainstalowane osobno na oddzielnym wsporniku;
    • Dostarczane z elementem mocującym;
    • Dostępne wersje specjalne, ATEX, ze stali kwasoodpornej AISI 316, w wersji przeciwiskrowej;
    • Dostępne na zamówienie dla określonych wariantów modeli ramion odciągowych.

    Modele_wentylatorów_Airbravo.pdf

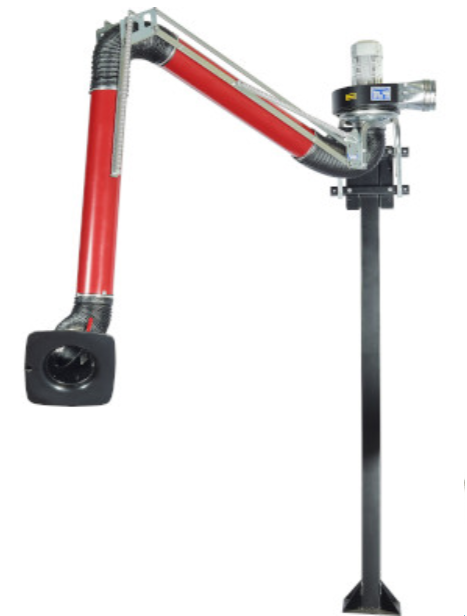

     Wspornik podłogowy

    Wspornik podłogowy do ramion odciągowych

    Rozwiązanie umożliwiające zamontowanie ramienia odciągowego w dowolnym miejscu.

    Dzięki szerokiej gamie wsporników pionowych Airbravo każdy rodzaj ramienia odciągowego lub przedłużenia wysięgnika można zainstalować obok stanowiska roboczego z dala od ścian. Wsporniki pionowe są dostępne dla każdego rodzaju ramienia odciągowego, dla modeli przemysłowych i laboratoryjnych.
    Wsporniki zostały zaprojektowane w celu zapewnienia pełnej funkcjonalności i maksymalnego wykorzystania roboczego ramion odciągowych.

    • Szeroka gama wsporników podłogowych do różnych zastosowań, kompatybilnych z każdym rodzajem ramion odciągowych Airbravo;
    • Na jednym wsporniku można zainstalować maksymalnie 2 ramiona odciągowe (w zależności od modelu);
    • Konstrukcja z rur stalowych malowanych;
    • Dostępne w wersjach: ATEX, INOX, w wykonaniu ze stali kwasoodpornej AISI 316.

    Rodzaje_wsporników_do_ramion_odciągowych_Airbravo.pdf

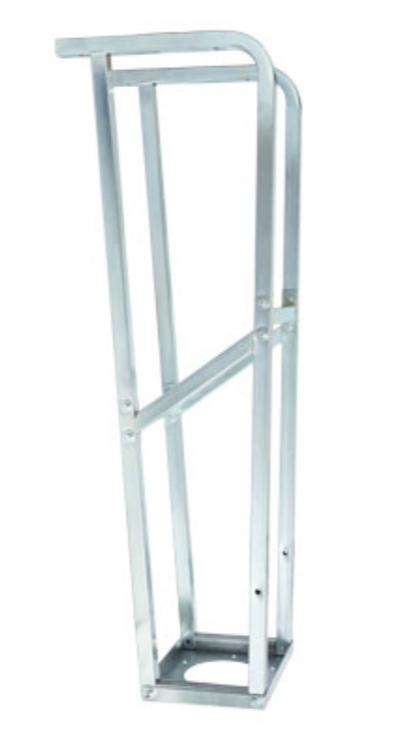

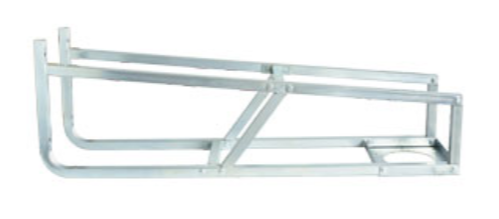

    Wspornik przedłużający EGA

    Wspornik ścienny EGA

    Wspornik przedłużający EGA ścienny lub sufitowy – wykonany z ocynkowanych rur stalowych, umożliwia montaż ramion odciągowych AIRBRAVO na ścianie lub suficie. Wyposażony jest w obrotowy kołnierz o średnicy 160 mm kompatybilny z ramionami odciągowymi 2-EDGE serii EG, ramionami teleskopowymi serii EGT, ramionami odciągowymi FLEX-K serii EK, ramionami odciągowymi FLEX-J serii EJ.

    Instalacje ścienna i sufitowa różnią się między sobą:
    – innymi punktami montażowymi wspornika;
    – innym położeniem płyty mocującej z przymocowaną podstawą korpusu ramienia.

    • Do montażu na ścianie lub suficie;
    • Kompatybilny z następującymi ramionami odciągowymi: 2-EDGE (seria EG), teleskopowymi (seria EGT), Flex-K (seria EK), Flex-J (seria EJ);
    • Konstrukcja z ocynkowanych rur stalowych;
    • Długość / wysokość: 1 m;
    • Dostępny w wariantach: ATEX, ze stali kwasoodpornej AISI 316.

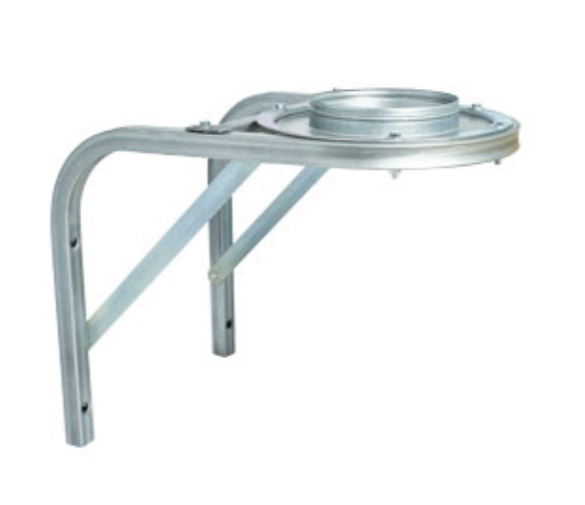

    Wspornik ścienny EKA

    Wspornik ścienny EKA: do montażu na ścianie ramion Airbravo; jest kompatybilny z ramionami odciągowymi przemysłowymi o podstawie 160 mm, w szczególności z ramionami odciągowymi 2-EDGE (seria EG), teleskopowymi (seria EGT) ), ramionami Flex-K (seria EK) i ramionami Flex-J (seria EJ).

    Wykonany z ocynkowanych rur stalowych, może być używany do montażu na ścianie ramion odciągowych w wersji podwieszanej, jak i w wersji stojącej.

    • Do montażu ściennego ramion zarówno w wersji wiszącej, jak i stojącej;
    • Kompatybilny z ramionami odciągowymi 2-EDGE (seria EG), Telescopic (seria EGT), Flex-K (seria EK), Flex-J (seria EJ);
    • Konstrukcja z ocynkowanych rur stalowych;
    • Dostępny w wersji ze stali kwasoodpornej i w wersji ATEX (Grupa II Kategoria 2 Strefa 1 Gazy i Strefa 21 Pyły i gazy).

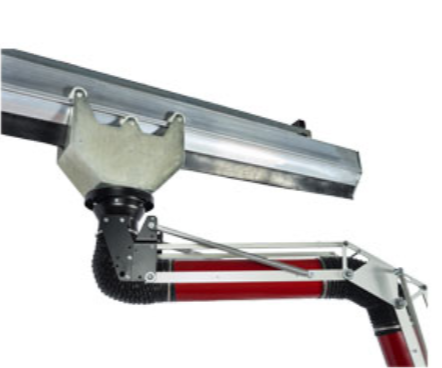

     Kanał odciągowy szynowy Kanał szynowy odciągowy: system z ruchomym ramieniem na przesuwanym wózku.

    Kanał szynowy jest wykonany z odpowiednio wyprofilowanych elementów wytworzonych z aluminium i neoprenu.

    Dostępny w wersji D/G ATEX II Strefa Z1-21.

    Daje możliwość miejscowego jednoczesnego odsysania na wielu stanowiskach roboczych. Opcja ta jest realizowana przez instalację systemu odciągowego szynowego z jednym lub kilkoma wózkami przesuwnymi (w zależności od potrzeb i wielkości systemu), na których zainstalowane są ramiona odciągowe.
    Tak skomponowany system odciągowy umożliwia dowolne przesuwanie ramienia po szynie i obsługiwanie kilku stanowisk roboczych.

    • Kanały odciągowe szynowe wykonane są z wytłaczanych profili aluminiowych. Szynę zamykają neoprenowe zatyczki;
    • Szyna odciągowa może mieć dowolną długość, bez ograniczeń, oraz może być wyposażona w przesuwny wózek (lub kilka wózków) i ramię odciągowe (lub kilka ramion), zdolne dotrzeć do kilku stanowisk roboczych wzdłuż szyny;
    • Kanały odciągowe dla ramion Airbravo są dostępne w wersji ATEX (Grupa II Kategoria 2 Strefa 1 Gazy i Strefa 21 Pyły i gazy);
    • Wraz z kanałem odciągowym na żądanie dostępne są zestawy montażowe z wózkami przesuwnymi.

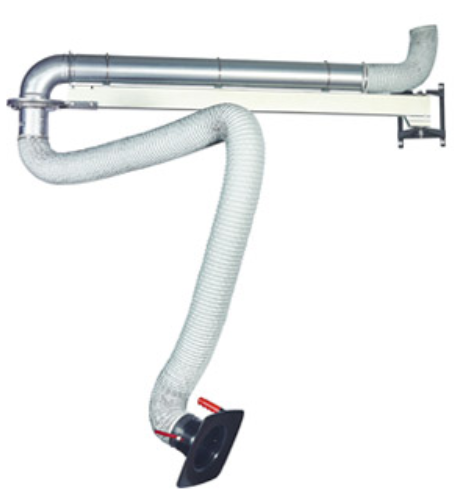

    Przedłużenie wysięgnika Przedłużenie wysięgnika ramienia odciągowego, seria EKB: Zwiększenie zasięgu do 9 metrów.

    Przedłużenie wysięgnika ramienia odciągowego Airbravo jest solidne, niezawodne i doskonałe zarówno pod względem wyglądu, jak i funkcjonalności. Połączenie kanału wyciągowego z konstrukcją wsporczą pozwala na maksymalne zwiększenie obszaru roboczego.

    Dzięki przedłużeniu wysięgnika serii EKB zakres działania ramienia odciągowego 4-PRO - seria EP (lub alternatywnie seria 2-EDGE - EG) może zostać przedłużony z 1 do 4 metrów, co daje całkowity zasięg wynoszący 9 metrów.

    Przedłużenie wysięgnika serii EKB jest najbardziej „elastyczne” pod względem zakresu; można je dostosować do większości ramion odciągowych AIRBRAVO.
    Kompatybilne z ramionami 2- EDGE (seria EG), FLEX-K (seria EK), FLEX-J (seria EJ), 4-PRO (seria EP) i półramionami (seria EPH) do modelu LABORATORY.

    Połączenie z kanałem odciągowym wykonane jest za pomocą elastycznych węży. Ramię odciągowe mocowane jest do przedłużenia wysięgnika.

    • Możliwość przedłużenia odciągu pozwala rozszerzyć zakres działania ramienia o długość od 1 do 4 metrów (maksymalne przedłużenie do 9 metrów);
    • System FTS jest dostarczany jako dodatkowe wyposażenie w celu zwiększenia powierzchni roboczej ramion odciągowych;
    • Dostępne wersje specjalne: ATEX II 2 D/G oraz w wykonaniu ze stali kwasoodpornej AISI 316;
    • Dostępne średnice: 100, 125, 160 mm.
