Ramię odciągowe 4-PRO (seria EP)

Ramię odciągowe 4-PRO z serii EP przeznaczone jest do ogólnych zastosowań przemysłowych, intensywnych i częstych prac przy usuwaniu dymów spawalniczych, pyłów i oparów z maksymalną temperaturą do 90° C.
Opatentowana konstrukcja samonośna z poczwórnym pantografem, gwarantująca łatwą obsługę, niezawodność i solidność.
Żaden element konstrukcji nie jest zamontowany na linii ssącej (wewnątrz ramienia), aby nie powodować spadków ciśnienia i zmniejszenia przepływu powietrza.
Ramię jest zbalansowane przez przeciwdziałające względem siebie sprężyny, także na przedniej części ramienia (przedramię).

Dostępne są:

  • specjalne wersje i warianty ramienia, które można dostosować do określonych potrzeb w różnych gałęziach przemysłu;
  • specjalne kaptury wychwytowe, odpowiednie dla każdego rodzaju aplikacji i typu zanieczyszczeń;

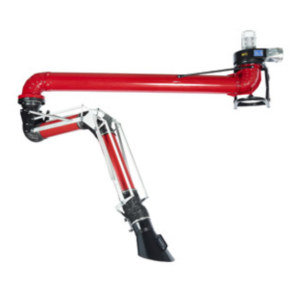

  • przedłużenia wysięgnika ramienia odciągowego JIB (możliwość maksymalnego przedłużenia do 8 m), kanały szynowe odciągowe, wsporniki ścienne, sufitowe lub stojące (możliwość obrotu do 360°);
  • wersje wiszące lub stojące ramienia;
  • modele przemysłowe INDUSTRY i laboratoryjne LABORATORY ramienia.
  • Najwyższy poziom bezpieczeństwa
    Dzięki poczwórnej konstrukcji nośnej pantografu, detalom konstrukcyjnym i zastosowanym materiałom, które sprawiają, że jest to produkt wysokiej klasy, ramię odciągowe 4-PRO jest przeznaczone do intensywnego użytkowania, długotrwałej aspiracji dymów lub pyłów, oraz dla wszystkich, którzy szukają solidnego, trwałego i niezawodnego ramienia odciągowego.
    Zewnętrzna konstrukcja nośna i sztywna rura sprawiają, że ramię 4-PRO idealnie sprawdza się w miejscach, w których istotne jest, aby zminimalizować spadki ciśnienia i zakłócenia przepływu powietrza.

    Model INDUSTRY jest dostępny w średnicach 125 mm, 160 mm, 200 mm, 250 mm i długościach 2, 3 i 4 metry;
    Model LABORATORY jest dostępny w średnicach 100 mm i 125 mm i długościach 1 i 2 metry.

    Uniwersalność
    Standardowe ramię odciągowe 4-Pro jest zalecane do intensywnych i częstych prac przy usuwaniu takich zanieczyszczeń jak: dymy spawalnicze, opary, gazy, pyły, nieagresywne i nie powodujące korozji zanieczyszczenia o temperaturze do +90°C.

    Mobilność
    3 przeguby na elastycznych złączach i 3 osie obrotu, jedna na podstawie i dwie na ramieniu, zapewniają pełną możliwość obrotu / całkowite pochylenie ramienia, umożliwiając operatorowi jego precyzyjne ustawienie.
    Dzięki poczwórnemu systemowi pantografów obsługa ramienia jest łatwa, a zasysanie zanieczyszczeń (opary, pyły, gazy) skuteczne.

    Ramię może być dostarczone z wentylatorem wyciągowym.

    Długość
    mm

    Średnica rury
    mm

    Średnica podstawy
    mm

    Nr katalogowy
    Modele wiszące
    Nr katalogowy
    Modele stojące
    Przepływ powietrza
    Nm3 / h
    Numer katalogowy
    Modele wiszące z wentylatorem
    MODEL LABORATORYJNY
    1000 100 125 EP1110  EP6110  250  EPL031
    2000 100 125 EP1210  EP6210  250  EPL032
    1000 125 125  EP1112    EP6112   750 EPL071
    2000 125 125  EP1212   EP6212   750   EPL072
    MODEL PRZEMYSŁOWY
    2000 125 200  EP1213   EP6213  750  EPM072
    2000 160 200 EP1216  EP6216  1250  EPM122
    2000 200 200 EP1220  EP6220  2000  EPM202
    2000 250 200  EP1225   EP6225  3000   EPM302
    2000 250 250  EP1226    EP6226  –  –
    3000 125 200 EP1312  EP6312  750  EPM073
    3000 160 200 EP1316  EP6316  1250   EPM123
    3000 200 200 EP1320   EP6320   2000  EPM203
    3000 250 200  EP1325    EP6325   3000   EPM303
    3000 250 250  EP1326   EP6326  –  –
    4000 125 200  EP1412    EP6412   750   EPM074
    4000 160 200 EP1416  EP6416  1250  EPM124
    4000 200 200 EP1420  EP6420   2000    EPM204
    4000 250 200  EP1425    EP6425   3000   EPM304
    4000 250 250 EP1426   EP6426   –  –
  • Obszary zastosowań:

    • Przemysł lotniczy i kosmiczny,
    • Przemysł wojskowy,
    • Przemysł motoryzacyjny,
    • Przemysł papierniczy i poligrafia,
    • Przemysł farmaceutyczny i kosmetyczny,
    • Budownictwo i cementownie,
    • Przemysł stoczniowy,
    • Przemysł kolejowy,
    • Przemysł metalurgiczny,
    • Przetwórstwo marmuru i kamienia naturalnego,
    • Przetwórstwo / formowanie tworzyw sztucznych,
    • Sektor konserwacji zabytków / rekonstrukcje,
    • Laboratoria.
  • ParametrWartość
    Średnica ramienia 100, 125, 160, 200, 250 mm
    Rodzaj ramienia Standard
    Rodzaj rury Rura sztywna
    Konstrukcja Poczwórny pantograf
    Przepływ powietrza 250 Nm3/h,
    750 Nm3/h,
    1250 Nm3/h,
    2000 Nm3/h,
    3000 Nm3/h.
    Maksymalna temperatura pracy 90° C

    Długość ramienia

    1000 mm,
    2000 mm,
    3000 mm,
    4000 mm.
    Przeguby 3
  • Ramię odciągowe
    Wykonane ze sztywnych lakierowanych rur stalowych. Samonośna, aluminiowa konstrukcja z czterema pantografami równoważonymi przez sprężyny regulowane na przegubach.
    Wąż elastyczny, powlekany tkaniną PVC, temperatura robocza od -20°C do 90°C. Wzmocniony spiralą z drutu harmonicznego (niepalna klasa M1).
    Żaden element konstrukcji nie jest zamontowany wewnątrz ramienia, dzięki czemu nie ma spadków ciśnienia i zmniejszenia przepływu powietrza.

    Kaptur
    Standardowy kaptur do miejscowego odciągu oparów, w kształcie ściętego stożka, z dużym eliptycznym obszarem zbierania, wykonany ze stali malowanej proszkowo, z uchwytem. Trzy osie obrotu umożliwiają optymalny ruch w dowolnej pozycji.

    Podstawa
    Na obrotowym kołnierzu 360°, o średnicy 200 lub 250 mm dla modelu INDUSTRY, lub o średnicy 125 mm dla modelu LABORATORY, ze specjalnymi samosmarującymi łącznikami z tworzywa sztucznego.

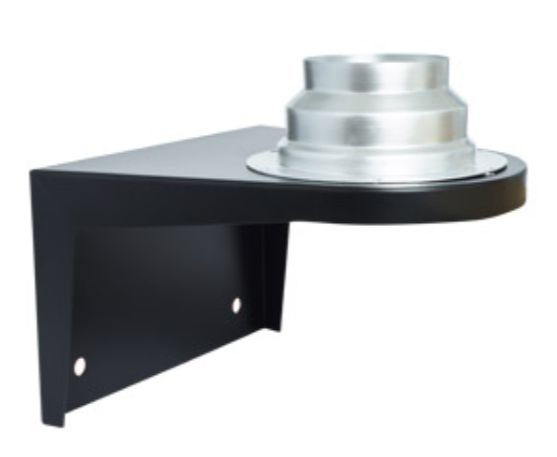

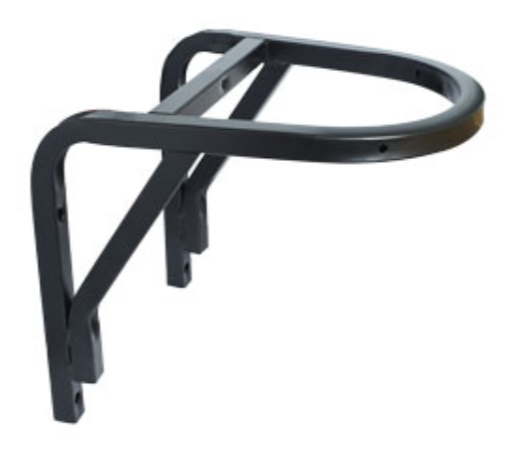

    Wspornik ścienny
    W modelu INDUSTRY wspornik ścienny jest wykonany ze stalowej, lakierowanej rury i wyposażony w przyłącze o wielu możliwych średnicach oraz w kołnierz obrotowy. W modelu LABORATORY wspornik jest wykonany z blachy stalowej malowanej na czarno i wyposażony w przyłącze o wielu możliwych średnicach. Przyłącze i kołnierz obrotowy nie są dostępne w wersji z wentylatorem wyciągowym.

    Wentylator wyciągowy (jeśli jest wymagany)

    Stal malowana na czarno, wirnik z łopatkami wygiętymi do przodu, silnik 220/400 V, 3 Ph, 50 Hz. IP55. IE3 dla mocy wyjściowych powyżej 0,55 kW.

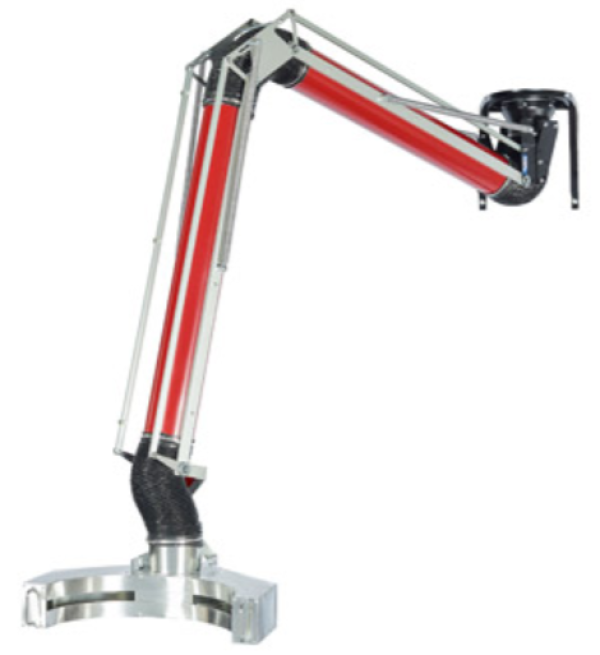

     4PRO semi hood

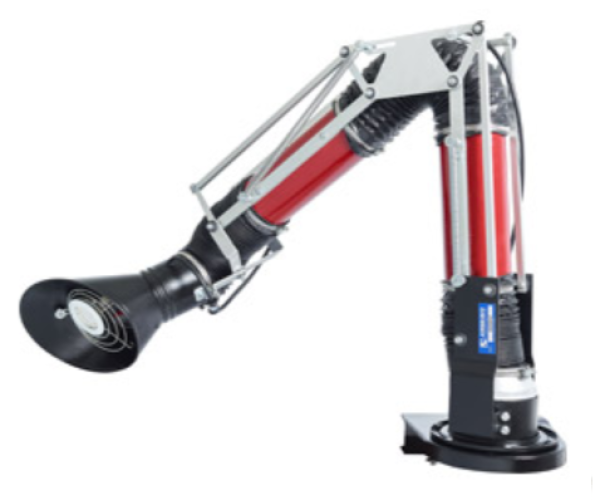

    4PRO led set

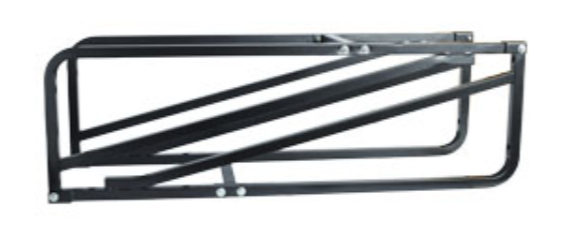

    4PRO jib

  • WariantSeria
    Ramię odciągowe w wersji ocynkowanej: rury ocynkowane EP / G
    Ramię odciągowe do pracy w temperaturze do 200°C EP / T
    Ramię odciągowe w wersji z polipropylenu: ze sztywnymi rurami i kapturem z polipropylenu EP / P
    Ramię odciągowe w wersji ATEX: stal w ocynku z oplotami masowymi EP / X
    Ramię odciągowe w kolorze wybranym przez klienta EP / O
  • EPX ramię

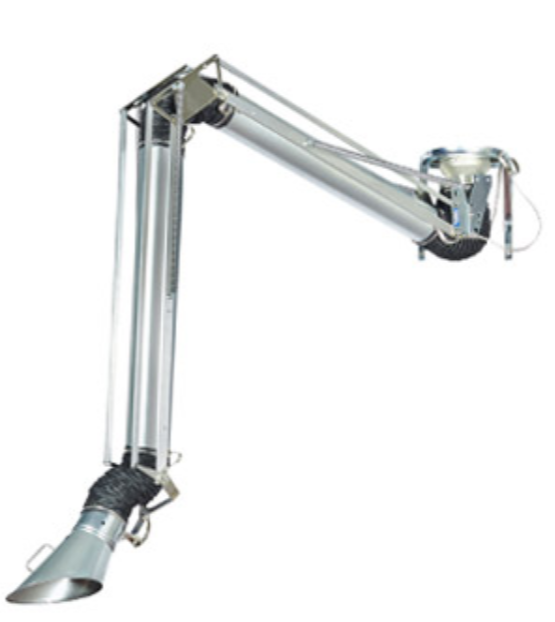

    Ramię odciągowe 4-PRO - w wersji ATEX (seria EPX lub seria EPY)
    Specjalna wersja ramienia odciągowego 4-PRO przeznaczona do punktowego odciągu zanieczyszczeń, rekomendowana dla środowiska potencjalnie wybuchowego.

    Ramię wykonane jest ze sztywnych rur stalowych i kaptura ze stali ocynkowanej oraz węża antystatycznego.

    Ramię serii EPX – zgodne z rozporządzeniem ATEX 2014/34 / UE Grupa II Kategoria 2 strefy 1-21 D/G;
    Ramię serii EPY – zgodne z rozporządzeniem ATEX 2014/34 / UE Grupa II Kategoria 3 strefy 2-22.

    EPX ramię

    Ramię odciągowe 4-PRO - w wersji ze stali kwasoodpornej (seria EPI)
    Specjalna wersja ramienia odciągowego 4-PRO z serii EPI przeznaczona do zastosowań, w których wymagane jest użycie urządzeń i systemów wykonanych wyłącznie ze stali kwasoodpornej, do ekstrakcji żrących zanieczyszczeń oraz rekomendowana tam, gdzie wymagany jest wysoki poziom higieny.

    Ramię w całości wykonane ze stali kwasoodpornej AISI 316: sztywne rury, płyta podstawy,
    kaptur, sprężyny, pantografy i śruby. Elastyczny wąż poliuretanowy.

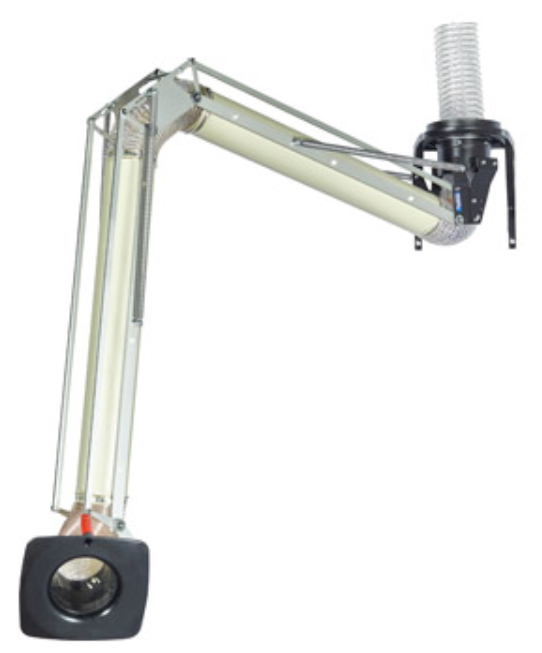

     EPP ramię

    Ramię odciągowe 4-PRO - w wersji z polipropylenu (seria EPP)
    Specjalna wersja ramienia odciągowego 4-PRO z serii EPP – do ekstrakcji szczególnie agresywnych i żrących oparów.

    Ramię wykonane ze sztywnych rur polipropylenowych i poliuretanu. Przez środek kanału ekstrakcyjnego przechodzi elastyczny nietoksyczny wąż poliuretanowy, izolujący odsysane zanieczyszczenia. Kaptur odciągowy również wykonany jest z polipropylenu.

     EPX ramię

    Ramię odciągowe 4-PRO – w wersji wysokotemperaturowej (seria EPU)
    Specjalna wersja ramienia odciągowego 4-PRO z serii EPU – do ekstrakcji zanieczyszczeń w wysokich i bardzo wysokich temperaturach: do 300°C (oraz do 450°C i do 650°C w przypadku wariantów specjalnych ramienia).

    Ramię wykonane ze sztywnej, ocynkowanej rury stalowej oraz kaptura ze stali ocynkowanej (lub ze stali kwasoodpornej AISI 316 w przypadku ramienia wytrzymującego temperaturę do 650°C).

  •  Kaptur do gorących oparów

    Kaptur do gorących oparów wykonany jest ze stali malowanej proszkowo. Ma eliptyczny kształt umożliwiający punktowe zbieranie zanieczyszczeń. Jest wyposażony w uchwyt pozwalający operatorowi ustawić kaptur w odpowiedniej pozycji i łatwo manewrować ramieniem odciągowym.
    Kaptur jest montowany standardowo w następujących modelach ramion:
    - Ramiona odciągowe przemysłowe 4-PRO - seria EP ,
    - Teleskopowe ramiona odciągowe - seria EGT,
    - Półramiona odciągowe - seria EPH.

    • Należy do grupy standardowych kapturów;
    • Idealny do miejscowego usuwania gorących oparów;
    • Kompatybilny z następującymi ramionami odciągowymi: 4-PRO (seria EP), 2-Edge (seria EG), teleskopowymi (seria EGT), półramionami (seria EPH), Flex-K (seria EK);
    • W kształcie ściętego stożka, z eliptycznym obszarem zbierania;
    • Konstrukcja ze stali ocynkowanej, malowanej na czarno;
    • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.
    Kaptur do pyłów i oparów

    Kaptur do pyłów i oparów - okrągły, wykonany z aluminium, wyposażony w uchwyt pozwalający operatorowi ustawić kaptur w odpowiedniej pozycji i łatwo manewrować ramieniem odciągowym. Montowany w ramionach odciągowych na życzenie. Kompatybilny z następującymi modelami ramion:
    - Ramiona odciągowe 4-PRO - seria EP,
    - Ramiona odciągowe 2-EDGE - seria EG,
    - Teleskopowe ramiona odciągowe - seria EGT,
    - Półramiona odciągowe - seria EPH,
    - Ramiona odciągowe - Flex-K - seria EK.

    • Należy do grupy standardowych kapturów;
    • Zalecany do miejscowego odsysania pyłów i oparów;
    • W kształcie ściętego stożka, z okrągłym obszarem zbierania;
    • Konstrukcja metalowa;
    • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.

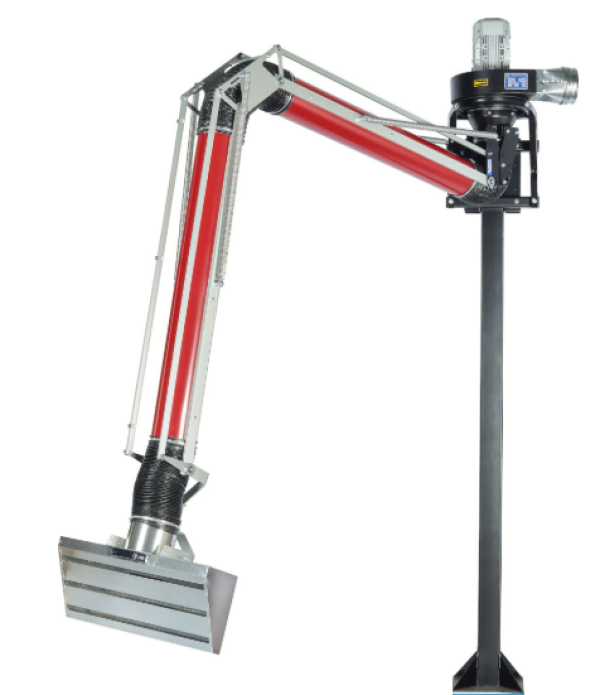

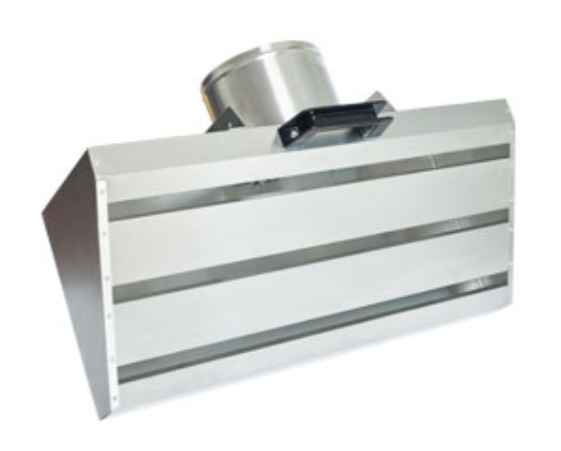

    Kaptur wieloszczelinowy

    Kaptur wieloszczelinowy może pełnić funkcję ściany ssącej dzięki konstrukcji i wymiarom umożliwiającym sprawne odsysanie zanieczyszczeń na dużych powierzchniach.
    Odsysanie odbywa się przez trzy poziome szczeliny na ścianie kaptura, które – dzięki nachyleniu w kierunku źródła zanieczyszczenia – umożliwiają wychwytywanie pyłów i oparów wolniejszego wynurzania.
    Montowany na życzenie w ramionach odciągowych 4-PRO - seria EP.

    • Należy do grupy kapturów specjalnych;
    • Idealny do lokalnego odsysania na dużym obszarze roboczym. Kaptur może pełnić funkcję ściany ssącej;
    • Skośny obszar zbierania jest kierowany na źródło zanieczyszczenia;
    • Kompatybilny wyłącznie z ramieniem odciągowym 4-PRO (seria EP);
    • Konstrukcja metalowa;
    • Dostępny w średnicach: 100 mm, 125 mm, 160 mm, 200 mm, 250 mm;
      Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza.

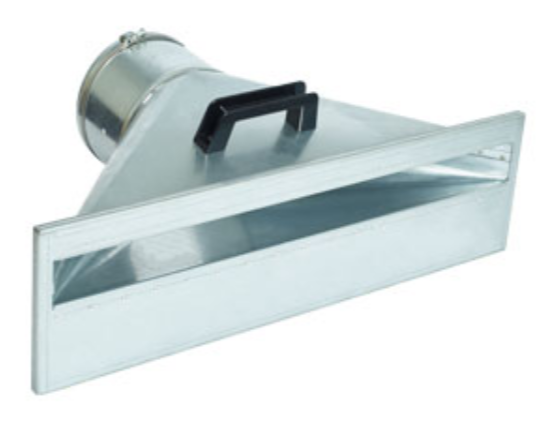

    Kaptur jednoszczelinowy

    Kaptur jednoszczelinowy – wyposażony jest w poziomą szczelinę ssącą i uchwyt umożliwiający precyzyjne ustawienie ramienia z kapturem przy źródle zanieczyszczenia.
    Dzięki swoim wymiarom pozwala na sprawne zbieranie zanieczyszczeń na dużych powierzchniach.

    • Należy do grupy kapturów specjalnych;
    • Przeznaczony do jednoczesnego odsysania w wielu punktach umieszczonych w tej samej linii;
    • Kompatybilny wyłącznie z ramieniem odciągowym 4-PRO (seria EP);
    • Pojedynczy, poziomy obszar ssący;
    • Konstrukcja metalowa;
    • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza.

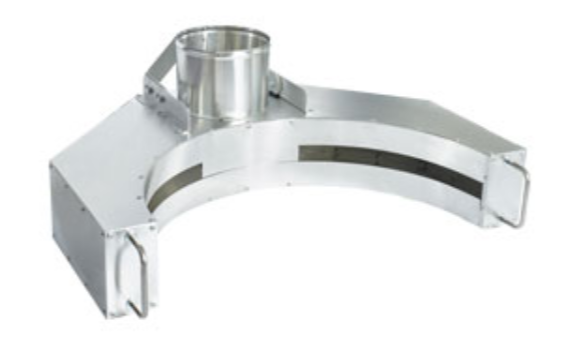

    Kaptur półpierścieniowy

    Kaptur półokrągły został specjalnie zaprojektowany do pracy na okrągłych powierzchniach (beczkach, bębnach), gdzie trzeba odsysać zanieczyszczenia po okręgu i gdzie konieczne jest pozostawienie miejsca dla pracy operatora.
    Jego półokrągły kształt zapewnia odpowiednią przestrzeń roboczą, wychwytywanie zanieczyszczeń i skuteczną ochronę operatora.

    • Należy do grupy kapturów specjalnych;
    • Przeznaczony do skutecznego odsysania na bębnach, beczkach i okrągłych powierzchniach, gdzie trzeba odsysać zanieczyszczenia po okręgu, skutecznie chroniąc i ułatwiając pracę operatora;
    • Kompatybilny wyłącznie z ramieniem odciągowym 4-PRO (seria EP);
    • Pojedynczy, poziomy obszar ssący, szczeliny umieszczone na półkolu;
    • Konstrukcja metalowa;
    • Dostępny w średnicach: 100 mm, 125 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza.

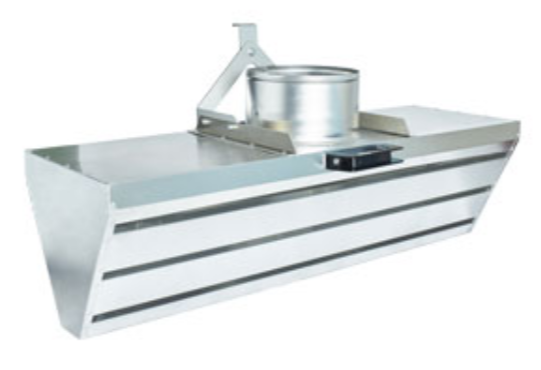

    Kaptur wieloszczelinowy z obustronną powierzchnią ssącą

    Kaptur wieloszczelinowy obustronny został zaprojektowany do obustronnego miejscowego odsysania dzięki podwójnej powierzchni ssącej.
    Wszystkie cechy pojedynczej wersji kaptura wieloszczelinowego są zachowane: trzy poziome szczeliny ssące, przedni uchwyt (po obu stronach), skośna ściana nachylona w kierunku źródła zanieczyszczenia.
    Kompatybilny wyłącznie z ramieniem odciągowym 4-PRO z serii EP – model przemysłowy dostępny w średnicach 200 i 250 mm.

    • Należy do grupy kapturów specjalnych;
    • Kaptur wieloszczelinowy z obustronną powierzchnią ssącą - do jednoczesnego obustronnego odsysania;
    • Kompatybilny wyłącznie z ramieniem odciągowym 4-PRO (seria EP – Przemysł);
    • Konstrukcja metalowa z podwójnym uchwytem;
    • Dostępny w średnicach: 200 i 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza.

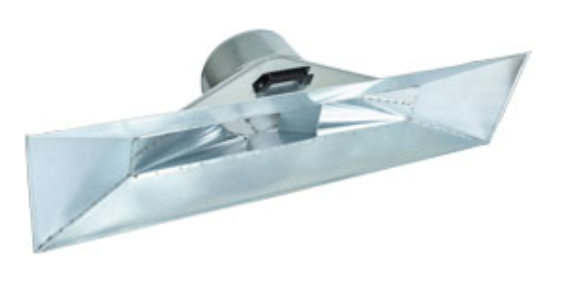

    Kaptur stożkowy

    Kaptur stożkowy wykonany jest z ocynkowanej blachy i wyposażony w przedni uchwyt, który umożliwia łatwe manewrowanie ramieniem i precyzyjne ustawienie kaptura przy źródle zanieczyszczenia.
    Zaprojektowany w kształcie prostokątnego lejka, z szerokim rondem, by umożliwić odpowiedni przepływ zasysanych zanieczyszczeń. Rekomendowany do odsysania dużych ilości pyłów np. podczas obróbki marmuru czy kamienia naturalnego.

    • Należy do grupy kapturów specjalnych;
    • Przeznaczony do miejscowego odsysania dużych ilości pyłów, np. podczas obróbki marmuru i kamieni naturalnych;
    • Kompatybilny z ramieniem odciągowym 4-PRO (seria EP - Przemysł);
    • Konstrukcja metalowa;
    • Dostępny w średnicach: 160 mm i 200 mm (4-PRO - model przemysłowy)
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza.

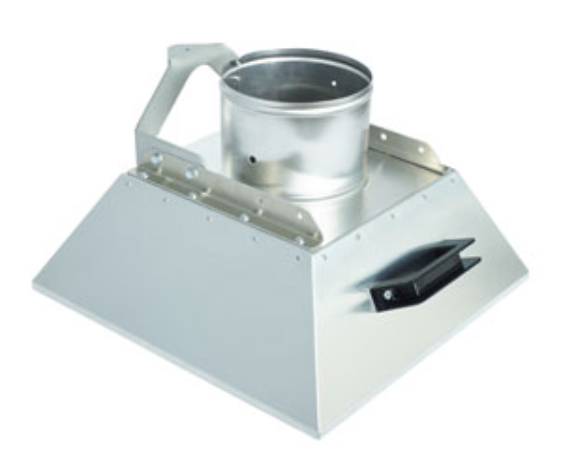

    Kaptur okap

    Kaptur okap jest wykonany z aluminium. Pojedynczy uchwyt umożliwia łatwe i precyzyjne ustawienie kaptura nad źródłem zanieczyszczenia. Polecany tam, gdzie zachodzi potrzeba odsysania w górę na dużym obszarze roboczym (opary itp.).
    Montowany na życzenie, kompatybilny z ramieniem odciągowym 4-PRO z serii EP.

    • Należy do grupy kapturów specjalnych;
    • Okap wyciągowy o kwadratowym przekroju do odsysania na dużych powierzchniach roboczych;
    • Kompatybilny wyłącznie z ramieniem odciągowym 4-PRO (seria EP);
    • Pojedynczy, poziomy obszar ssący;
    • Konstrukcja metalowa wyposażona w uchwyty;
    • Dostępny w średnicach: 100 mm, 125 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza.

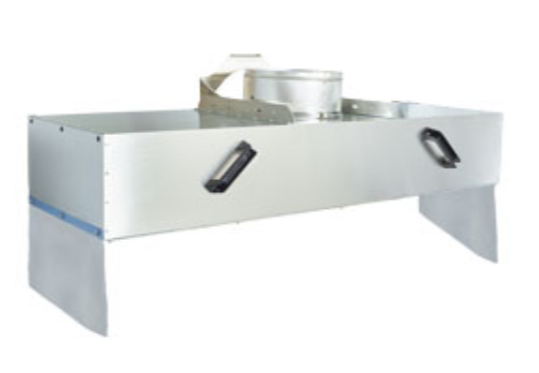

    Kaptur z filtrem wstępnym

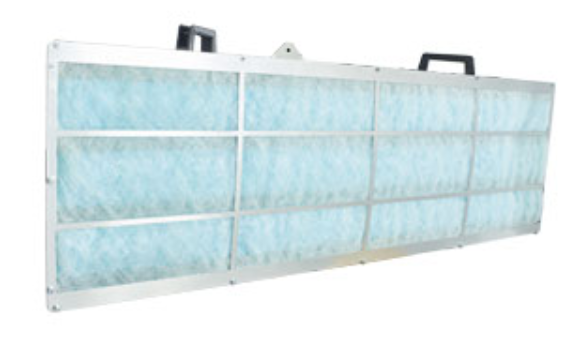

    Kaptur z fitrem wstępnym 2

    Kaptur z filtrem wstępnym umieszczonym na wejściu do kanału ekstrakcyjnego oferuje możliwość wstępnej filtracji. Dwa boczne ekrany i filtr wstępny sprawiają, że jest on polecany do odsysania mgieł z rozpylonych farb powstających przy malowaniu.
    Dzięki swoim dużym rozmiarom kaptur o długości 990 mm i średnicy 200 mm lub 1200 x 250 mm pozwala odsysać na dużej powierzchni roboczej.
    Kompatybilny z ramionami odciągowymi 4-PRO - seria EP.

    • Należy do grupy kapturów specjalnych;
    • Dedykowany do odsysania mgieł z rozpylonych farb w procesach malowania, głównie przy malowaniu natryskowym;
    • Kompatybilny wyłącznie z ramieniem odciągowym 4-PRO (seria EP);
    • Konstrukcja metalowa;
    • Dostępny w średnicach: 200 mm lub 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza.

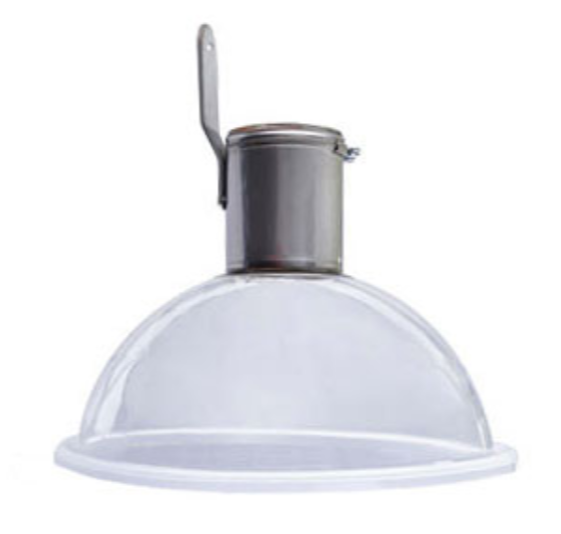

    Kaptur półkolisty

    Kaptur półkolisty, przezroczysty, został zaprojektowany do zastosowań w laboratoriach, przemyśle kosmetycznym, salonach fryzjersko-kosmetycznych, wszędzie tam, gdzie wymagane jest odsysanie przy zachowaniu właściwej widoczności. Stosuje się go głównie z urządzeniami filtracyjnymi AIRBOX z serii „M” i „Keratair”.
    Prosty i nowoczesny design sprawia, że jest właściwym i estetycznym rozwiązaniem stosowanym powszechnie w laboratoriach, salonach kosmetyczno-fryzjerskich, zakładach gastronomicznych.

    • Należy do grupy kapturów specjalnych;
    • Polecany do zastosowań laboratoryjnych, w salonach kosmetycznych;
    • Kompatybilny z ramionami odciągowymi 4-PRO (tylko o średnicy 100 i 125 mm);
    • Przezroczysty, z półkolistym obszarem zbierania;
    • Wykonany ze stali kwasoodpornej AISI 316 i z przezroczystego poliwęglanu;
    • Może być wyposażony w przepustnicę powietrza.
    Akcesoria do kapturów

    Akcesoria do kapturów odciągowych Airbravo mogą stanowić dodatkowe wyposażenie lub mogą być fabrycznie zamontowane w kapturze.
    Zostały zaprojektowane w celu zoptymalizowania procesów odciągowych.

    Dostępne dla wszystkich wersji i wariantów ramion odciągowych. Oferowane akcesoria to:

    Przepustnica powietrza: zamontowana wewnątrz kaptura, służy do regulacji przepływu powietrza. Operator może ustawić natężenie przepływu za pomocą ręcznej dźwigni. Przepustnice powietrza w wersji standardowej są wykonane z tworzywa sztucznego. Do specjalistycznego zastosowania dostępne są wersje wykonane ze stali kwasoodpornej AISI 316 oraz wersje ATEX. Przepustnice powietrza, w przypadku całkowitego zamknięcia, gwarantują szczelność pomiędzy 95 a 99%.

    Kratka zabezpieczająca: zamontowana wewnątrz kaptura wyciągowego zapobiega przypadkowemu zasysaniu ciał obcych o dużych średnicach, mogących znaleźć się na powierzchni roboczej. Kratka zaprojektowana jest w sposób umożliwiający dodatkowe zamontowanie zestawu oświetleniowego.

    Zestaw oświetleniowy LED: przydatny do oświetlania powierzchni roboczej i źródła zanieczyszczenia umieszczonego pod kapturem. Zestaw oświetleniowy LED jest wyposażony w zintegrowaną kratkę zabezpieczającą.

    • Przepustnica ręczna w wykonaniu z tworzywa sztucznego lub stali kwasoodpornej jest dostępna dla wszystkich typów kapturów Airbravo;
    • Metalowe kratki zabezpieczające i zestawy oświetleniowe dostępne są wyłącznie dla standardowych kapturów;
    • Akcesoria dostępne są w różnych średnicach, w zależności od wymiarów ramion.
     przepustnica automatyczna

    Przepustnica automatyczna z napędem silnikowym służy do wyłączania ssania w przerwie roboczej. Dzięki przyciskowi umieszczonemu na panelu sterowania można rozpocząć zasysanie wraz z otwarciem przepustnicy i zatrzymać je wraz z zamknięciem przepustnicy po wykonaniu pracy.

    • Przepustnica automatyczna z napędem silnikowym jest umieszczona między wentylatorem a podstawą ramienia odciągowego;
    • Uruchamiana jest za pomocą przycisku umieszczonego na panelu sterowania.
     Panel elektryczny Panel elektryczny wyposażony w elektrozawór zabezpieczający, pozwala, za pomocą włącznika zamontowanego na pokrywie, na uruchomienie jednostki ssącej i zestawu oświetleniowego, lub tylko jednostki ssącej.

    Dzięki przyciskowi operator może włączyć wentylator i rozpocząć odsysanie. Za pomocą tego samego przycisku można również włączyć zestaw oświetleniowy. Lampa umieszczona wewnątrz kaptura oświetla obszar roboczy.

    • Panel elektryczny służy do uruchamiania wentylatora za pomocą umieszczonego włącznika. Możliwe jest równoczesne uruchamianie wentylatora razem z zestawem oświetleniowym;
    • Dostępny w wersji jedno- lub trójfazowej;
    • Napięcie zasilania silnika: 230 lub 400 V - 3 fazy - 50 Hz.
     Tłumik

    Tłumik do wentylatorów przemysłowych

    Tłumik do ramion odciągowych Airbravo służy do redukcji hałasu wytwarzanego przez wentylator.
    Pozwala obniżyć poziom hałasu o ± 3dB (A) dla wentylatorów przemysłowych i ± 6db (A) dla wentylatorów laboratoryjnych.

    • Instalowany pomiędzy wentylatorem a ramieniem odciągowym;
    • Zmniejsza hałas pochodzący z wentylatora dzięki materiałowi dźwiękochłonnemu, z którego jest wykonany;
    • Kompatybilny ze wszystkimi wentylatorami Airbravo;
    • Wykonany z materiału pochłaniającego dźwięk i pomalowanej na czarno blachy ocynkowanej.
     Wentylator

    Wentylatory przemysłowe i laboratoryjne: pełna gama do każdego zastosowania.
    Dostosowane dla każdego rodzaju ramienia odciągowego, maszyny czy stołu filtrującego. Wentylatory Airbravo są dostępne w różnych opcjach w zależności od potrzeb.

    • Szeroka gama modeli o różnych mocach i wytwarzanych przepływach powietrza;
    • Kompatybilny ze wszystkimi ramionami odciągowymi Airbravo;
    • Silniki: 230/400 V - 3 fazy - 50 Hz - IP55 Klasa F;
    • Klasa efektywności: IE2 lub IE3 (zgodnie z obowiązującymi przepisami);
    • Mogą być zainstalowane osobno na oddzielnym wsporniku;
    • Dostarczane z elementem mocującym;
    • Dostępne wersje specjalne, ATEX, ze stali kwasoodpornej AISI 316, w wersji przeciwiskrowej;
    • Dostępne na zamówienie dla określonych wariantów modeli ramion odciągowych.

    Modele_wentylatorów_Airbravo.pdf

     Wspornik podłogowy

    Wspornik podłogowy do ramion odciągowych

    Rozwiązanie umożliwiające zamontowanie ramienia odciągowego w dowolnym miejscu.

    Dzięki szerokiej gamie wsporników pionowych Airbravo każdy rodzaj ramienia odciągowego lub przedłużenia wysięgnika można zainstalować obok stanowiska roboczego z dala od ścian. Wsporniki pionowe są dostępne dla każdego rodzaju ramienia odciągowego, dla modeli przemysłowych i laboratoryjnych.
    Wsporniki zostały zaprojektowane w celu zapewnienia pełnej funkcjonalności i maksymalnego wykorzystania roboczego ramion odciągowych.

    • Szeroka gama wsporników podłogowych do różnych zastosowań, kompatybilnych z każdym rodzajem ramion odciągowych Airbravo;
    • Na jednym wsporniku można zainstalować maksymalnie 2 ramiona odciągowe (w zależności od modelu);
    • Konstrukcja z rur stalowych malowanych;
    • Dostępne w wersjach: ATEX, INOX, w wykonaniu ze stali kwasoodpornej AISI 316.

    Rodzaje_wsporników_do_ramion_odciągowych_Airbravo.pdf

    Wspornik przedłużający ścienny

    Wspornik przedłużający ścienny do montażu ramion odciągowych 4-PRO i półramion

    Przedłużenie to zostało zaprojektowane do instalowania ramion odciągowych na stanowiskach pracy znajdujących się w pewnej odległości od ściany. Wspornik przedłużający pozwala przesunąć ramię odciągowe od ściany na odległość 1 metra.

    • Do montażu na ścianie ramion odciągowych 4-PRO (seria EP) i półramion (seria EHP);
    • Długość wspornika: 1 m;
    • Konstrukcja ze stali malowanej proszkowo;
    • Dostępny w wariantach: ATEX i w wykonaniu ze stali kwasoodpornej AISI 316;
    • Numer katalogowy: EPA150 (dla ramion przemysłowych) lub EPA115 (dla ramion laboratoryjnych).

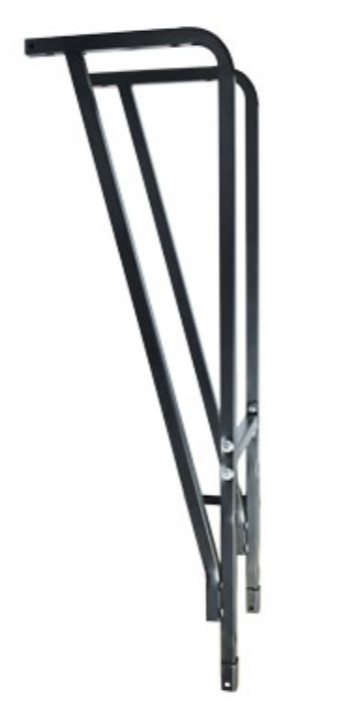

    Wspornik przedłużający sufitowy

    Wspornik przedłużający sufitowy do montażu ramion odciągowych, z możliwością obrotu o 360°.

    Dzięki systemowi EPA155 (lub EPA120 w przypadku modeli laboratoryjnych) jest możliwe przedłużenie zainstalowanych do sufitu ramion odciągowych 4-PRO (seria EP). Montaż sufitowy z przedłużeniem może być konieczny, gdy miejsce robocze znajduje się z dala od ściany, gdy nie jest możliwe użycie wsporników podłogowych, lub gdy trzeba obracać ramię o 360°, a wykorzystanie podstawy obrotowej nie jest w tym miejscu możliwe.

    • Do montażu sufitowego ramion odciągowych 4-PRO (seria EP) i półramion (seria EHP);
    • Konstrukcja ze stali malowanej proszkowo;
    • Dostępny w wariantach: ATEX II Category II Zone 1 -21 i w wykonaniu ze stali kwasoodpornej AISI 316;
    • Wysokość wspornika: 1 metr;
    • Numer katalogowy: EPA155 (dla ramion odciągowych modelu przemysłowego) lub EPA120 (dla ramion odciągowych laboratoryjnych).

    Wspornik ścienny EPA040N

    Wspornik ścienny EPA021

    Wsporniki ścienne lub stołowe do montażu ramion odciągowych 4-PRO

    Wsporniki serii EPA do montażu ramion odciągowych Airbravo do ściany lub stołu różnią się w zależności od rodzaju ramienia oraz miejsca instalacji.

    Wykonane ze stali malowanej proszkowo, wyposażone w przyłącze o wielu średnicach oraz kołnierz obrotowy. Wsporniki EPA mogą być stosowane do montażu na ścianie ramion odciągowych, niezależnie od tego, czy są to wersje wiszące, czy stojące ramion.

    • Kompatybilne z ramionami odciągowymi 4-PRO (seria EP) oraz półramionami (seria EPH);
    • Konstrukcja ze stali malowanej proszkowo dla modelu INDUSTRY i LABORATORY;
    • Dostępne w wersjach: z ocynkowanej stali, ATEX i ze stali kwasoodpornej AISI 316.

    Rodzaje_wsporników_EPA_do_ramion_odciągowych_Airbravo.pdf

     Kanał odciągowy szynowy Kanał szynowy odciągowy: system z ruchomym ramieniem na przesuwanym wózku.

    Kanał szynowy jest wykonany z odpowiednio wyprofilowanych elementów wytworzonych z aluminium i neoprenu.

    Dostępny w wersji D/G ATEX II Strefa Z1-21.

    Konstrukcja daje możliwość miejscowego jednoczesnego odsysania na wielu stanowiskach roboczych. Opcja ta jest realizowana przez instalację systemu odciągowego szynowego z jednym lub kilkoma wózkami przesuwnymi (w zależności od potrzeb i wielkości systemu), na których zainstalowane są ramiona odciągowe.
    Tak skomponowany system odciągowy umożliwia dowolne przesuwanie ramienia po szynie i obsługiwanie kilku stanowisk roboczych.

    • Kanały odciągowe szynowe wykonane są z wytłaczanych profili aluminiowych. Szynę zamykają neoprenowe zatyczki;
    • Szyna odciągowa może mieć dowolną długość, bez ograniczeń, oraz może być wyposażona w przesuwny wózek (lub kilka wózków) i ramię odciągowe (lub kilka ramion), zdolne dotrzeć do kilku stanowisk roboczych wzdłuż szyny;
    • Kanały odciągowe dla ramion Airbravo są dostępne w wersji ATEX (Grupa II Kategoria 2 Strefa 1 Gazy i Strefa 21 Pyły i gazy);
    • Wraz z kanałem odciągowym na żądanie dostępne są zestawy montażowe z wózkami przesuwnymi.
     Przedłużenie wysięgnika ramienia odciągowego EPB

    Przedłużenie wysięgnika ramienia odciągowego, seria EPB: Maksymalne przedłużenie zasięgu działania do 8 metrów.

    Jest to najczęściej kupowany produkt AIRBRAVO – solidny, niezawodny i doskonały, zarówno pod względem wyglądu, jak i funkcjonalności. Specjalna konstrukcja przedłużenia wysięgnika: połączenie kanału wyciągowego z konstrukcją wsporczą umożliwia znaczne zwiększenie obszaru roboczego. Dzięki przedłużeniu serii EPB zakres działania ramienia odciągowego 4 PRO - seria EP (lub alternatywnie seria 2 EDGE - EG) może zostać wydłużony z 1 do 4 metrów, co daje całkowite przedłużenie maksymalnie do 8 metrów.

    System regulacji obrotu (opcjonalnie)
    Przedłużenie wysięgnika serii EPB jest jedynym, wyposażonym w system FTS (Friction Tuning System), dający maksymalne zmniejszenie tarcia podczas obrotu, zapewniając stabilność i optymalną zwrotność ramienia na przedłużeniu.

    • Możliwość przedłużenia odciągu pozwala rozszerzyć zakres działania ramienia o długość od 1 do 4 metrów;
    • System FTS jest dostarczany jako dodatkowe wyposażenie oferujące maksymalne zmniejszenie tarcia podczas obrotu i ułatwiające manewrowość ramienia;
    • Przedłużenie EPB do ramienia odciągowego 4-PRO jest dostarczane ze wspornikiem do montażu ściennego, z kołnierzem i przyłączem w różnych średnicach; jest przystosowane do montażu na ramieniu;
    • Jest kompatybilne z ramionami 2-EDGE;
    • Jest przystosowane do instalacji na ścianie lub podłodze;
    • Dostępne w wersjach specjalnych: ATEX Kategoria II Strefa Z1-21, INOX oraz w wykonaniu ze stali kwasoodpornej AISI 316;
    • Dostępne średnice: 200 mm (dla ramion odciągowych 4-PRO o średnicy 125, 160 i 200 mm oraz ramion 2-EDGE o średnicy 160 mm) i 250 mm (dla ramion odciągowych 4-PRO o średnicy 250 mm);
    • Dostępne w wersji odwróconej do montażu ramion odciągowych w wersji stojącej.
