Ramię odciągowe 4-PRO – ATEX (seria EPX)

Ramię odciągowe przeznaczone do ekstrakcji gazów, pyłów i oparów w warunkach przemysłowych i laboratoryjnych, w środowiskach potencjalnie wybuchowych. Eliminuje gromadzenie ładunków elektrostatycznych i zapobiega potencjalnym wybuchom.

Ramię odciągowe ATEX (ATEX II 2 D/G i ATEX II 3 D/G) posiada wszystkie zalety technologii zastosowanej w serii ramion odciągowych 4-PRO. Jest niezawodne, solidne i łatwe w obsłudze dzięki opatentowanej samonośnej konstrukcji z poczwórnym pantografem. Zbalansowane przez przeciwdziałające względem siebie sprężyny, także na przedniej części ramienia (przedramię). Obrotowa podstawa 360° oraz 3 przeguby na elastycznych złączach umożliwiają operatorowi pracę w dowolnej pozycji roboczej.

Wersja w wykonaniu ze stali kwasoodpornej jest odpowiednia do zastosowania w urządzeniach i systemach odciągowych przeciwwybuchowych, nieiskrzących oraz wszędzie tam, gdzie konieczne jest zastosowanie systemów ze stali kwasoodpornej.

Model INDUSTRY ramienia jest dostępny w średnicach: 125, 160, 200, 250 mm i długościach: 2, 3 i 4 metry.
Model LABORATORY jest dostępny w średnicach: 100 i 125 mm i długościach: 1 i 2 metry.

Istnieje możliwość wyposażenia ramienia w specjalne kaptury odciągowe i inne akcesoria zgodne z wersją ATEX.

Produkt zgodny z rozporządzeniem ATEX 2014/34 / EU EX Kategoria II, Strefa Z1 i 21 (D/G).

Maksymalny zakres ochrony przeciwwybuchowej (ATEX)
Ramię odciągowe serii 4-PRO w wersji ATEX z serii EPX zostało zaprojektowane zgodnie z regulacją ATEX 2014/34 / UE EX dla Kategorii 2, Strefy Z1 i 21 (D/G). Z kolei ramię odciągowe serii 4-PRO w wersji ATEX z serii EPY: dla Kategorii 3, Strefy Z2 i 22 (D/G).
Wersje ATEX ramion 4-PRO przeznaczone są do miejscowego usuwania zanieczyszczeń w środowiskach potencjalnie wybuchowych, zapewniając maksymalny zakres ochrony.

Szeroki zakres zastosowań
Ramiona odciągowe serii 4-PRO w wersji ATEX znajdują zastosowanie w wielu sektorach przemysłowych czy w laboratoriach, w tym:
• w przemyśle spożywczym: głównie przy procesach mieszania proszków / substancji spożywczych, a także podczas przenoszenia i transportu materiału przechowywanego w silosach;
• w przemyśle mechanicznym i stolarskim: pyły i odpady powstające podczas obróbki metali lub drewna, np. pył metaliczny powstający podczas przetwarzania aluminium, magnezu, tytanu;
• w branży transportowej: podczas przetwarzania i testowania komponentów Hi-Tech, konserwacji samolotów, ekstrakcji spalin;
• w przemyśle chemicznym: podczas aplikacji w trakcie reakcji chemicznych, przy pracy z rozpuszczalnikami, materiałami potencjalnie wybuchowymi;
• w przemyśle tworzyw sztucznych: podczas obróbki mikroproszków i mikropolimerów;
• w przemyśle papierniczym: podczas tych faz produkcji, w których dochodzi do gromadzenia się potencjalnie wybuchowego pyłu.

Mobilność / 360° zakres obrotu
Obrotowa podstawa 360° oraz 3 przeguby na elastycznych złączach zapewniają optymalną, precyzyjną i łatwą obsługę ramienia 4-PRO z serii EPX oraz umożliwiają operatorowi swobodną pracę w dowolnej pozycji roboczej. Opatentowana konstrukcja samonośna z poczwórnym pantografem daje ramieniu odciągowemu stabilność i wytrzymałość.

Ramię może być dostarczone z wentylatorem wyciągowym.

Długość
mm

Średnica rury
mm

Średnica podstawy
mm

Nr katalogowy
Modele wiszące
Nr katalogowy
Modele stojące
MODEL LABORATORYJNY
1000 100 125 EPX1110 EPX6110
1000 125 125 EPX1112 EPX6112
2000 100 125 EPX1210 EPX6210
2000 125 125 EPX1212 EPX6112
MODEL PRZEMYSŁOWY
2000 125 200 EPX1213  EPX6213
2000 160 200 EPX1216  EPX6216
2000 200 200 EPX1220  EPX6220
2000 250 200 EPX1225  EPX6225
2000 250 250  EPX1226    EPX6226
3000 125 200 EPX1312  EPX6312
3000 160 200 EPX1316  EPX6313
3000 200 200 EPX1320   EPX6320
3000 250 200  EPX1325    EPX6325
3000 250 250  EPX1326   EPX6326
4000 125 200  EPX1412    EPX6412
4000 160 200 EPX1416  EPX6416
4000 200 200 EPX1420  EPX6420
4000 250 200  EPX1425    EPX6425
4000 250 250 EPX1426   EPX6426

Obszary zastosowań:

  • Przemysł lotniczy i kosmiczny,
  • Przemysł spożywczy i agrobiznes,
  • Przemysł wojskowy,
  • Przemysł motoryzacyjny,
  • Przemysł chemiczny,
  • Przemysł farmaceutyczny i kosmetyczny,
  • Przemysł stoczniowy,
  • Przemysł metalurgiczny i mechaniczny,
  • Laboratoria.
ParametrWartość
Średnica ramienia 100, 125, 160, 200, 250 mm
Rodzaj ramienia ATEX
Rodzaj rury Rura sztywna
Konstrukcja Poczwórny pantograf
Przepływ powietrza 250 Nm3/h,
750 Nm3/h,
1250 Nm3/h,
2000 Nm3/h,
3000 Nm3/h.
Maksymalna temperatura pracy 90° C

Długość ramienia

1000 mm,
2000 mm,
3000 mm,
4000 mm.
Przeguby 3

Ramię odciągowe
Wykonane jest ze sztywnej, stalowej ocynkowanej rury. Aluminiowa konstrukcja z poczwórnym pantografem, równoważona przez regulowane sprężyny.
Rura elastyczna, antystatyczna, wykonana z tkaniny poliestrowej pokrytej PVC o wysokiej wytrzymałości i wzmocniona spiralą z drutu harmonicznego. Temperatura robocza od -20°C do 90°C. Produkt samogasnący (klasa 2) oraz antystatyczny zgodnie z normą DIN 54345. Poszczególne części ramienia są połączone miedzianymi przewodami odprowadzającymi ładunek. Żaden element konstrukcji nie jest zamontowany wewnątrz ramienia.
Deklaracja zgodności z dyrektywą ATEX 2014/34 / EU EX grupa II, kategoria 2, strefa 1 i 21 (gazy i pyły).

Kaptur
Standardowy kaptur do gorących oparów, w kształcie ściętego stożka, z dużym eliptycznym obszarem zbierania, wykonany z ocynkowanej stali, z uchwytem. Trzy osie obrotu umożliwiają optymalny ruch w dowolnej pozycji. Zgodny z dyrektywą ATEX.

Podstawa
Na obrotowym kołnierzu 360°, o średnicy 200 lub 250 mm dla modelu INDUSTRY, lub o średnicy 125 mm dla modelu LABORATORY.
Produkt zgodny z dyrektywą ATEX.

Wspornik ścienny
W modelu INDUSTRY wspornik ścienny wykonany jest z ocynkowanej stalowej rury i wyposażony w przyłącze o różnych średnicach oraz w kołnierz obrotowy. W modelu LABORATORY wspornik jest wykonany z blachy stalowej i wyposażony w przyłącze o wielu średnicach. Przyłącze i kołnierz obrotowy nie są dostępne w wersji z wentylatorem wyciągowym.
Z miedzianymi oplotami uziemiającymi na połączeniach z ramieniem i systemem.
Zgodny z dyrektywą ATEX.

Wentylator wyciągowy (jeśli jest wymagany)

Wykonany z ocynkowanej stali nierdzewnej i zgodny z ATEX, wirnik z łopatkami wygiętymi do przodu, silnik 220/400 V, 3 Ph, 50 Hz. IP55. IE3 dla mocy wyjściowych powyżej 0,55 kW.

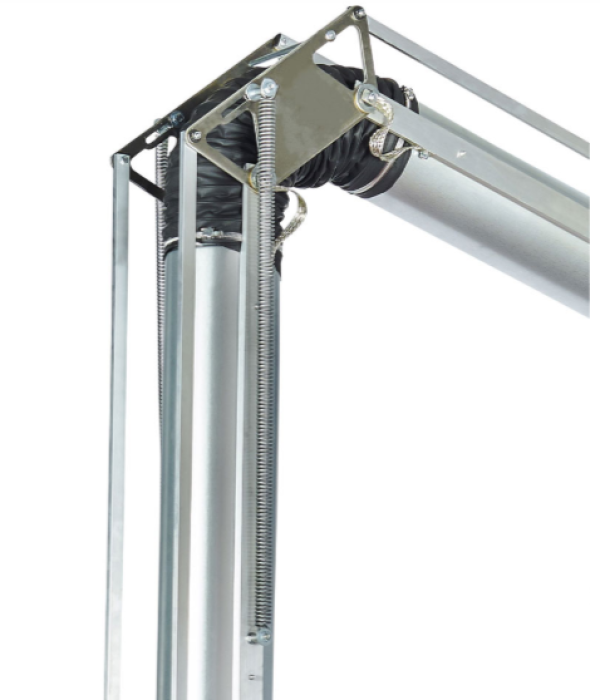

 4PRO ATEX pantograf

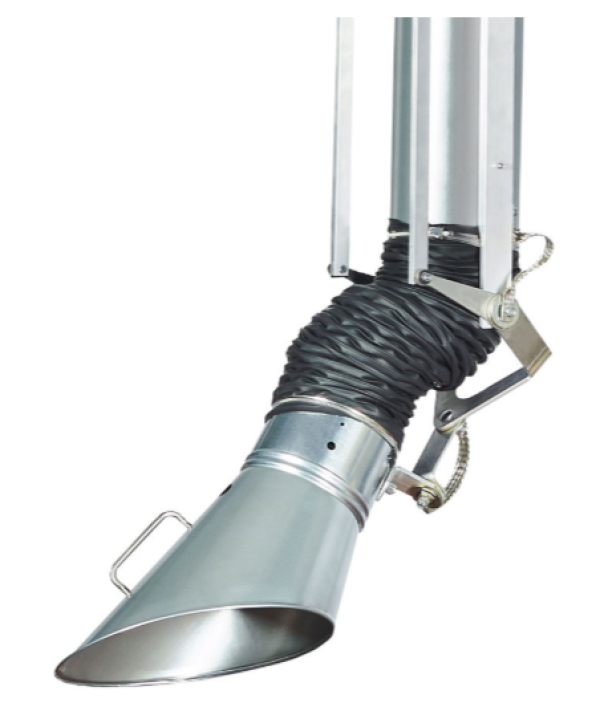

4PRO ATEX kaptur

W zależności od specyficznych i niestandardowych potrzeb klientów oferujemy kilka wariantów ramion odciągowych w wersji ATEX:

WariantSeria
Ramię odciągowe w wersji ATEX II 2 D/G - Stal kwasoodporna AISI 316 EPX / II
Ramię odciągowe w wersji ATEX II 2 D/G ze sztywnymi rurami polipropylenowymi EPX / P
Ramię odciągowe w wersji ATEX II 2 D/G ze sztywnymi rurami i kapturem z polipropylenu EPX / PP
Ramię odciągowe w wersji ATEX II 3 D/G EPY
Ramię odciągowe w wersji ATEX II 3 D/G - Stal kwasoodporna AISI 316 EPY / II
