Ramię odciągowe PHARMA (seria EF)

Ramię odciągowe Pharma z serii EF przeznaczone do punktowego odciągu zanieczyszczeń farmaceutycznych.

Odpowiednie do zastosowań w przemyśle farmaceutycznym, chemicznym i spożywczym oraz wszędzie tam, gdzie zalecane jest zapobieganie zanieczyszczeniom krzyżowym produktu. Umożliwia to specjalnie opracowana konstrukcja ramienia:

  • zastosowanie pojedynczego pantografu,
  • zdejmowalny i zmywalny rękaw ochronny,
  • elastyczny i gładki w środku wąż odciągowy (stanowiący kanał ekstrakcyjny), łatwy w mocowaniu do ramienia i prosty w czyszczeniu.

Konstrukcja nośna ramienia odciągowego jest w całości wykonana ze stali kwasoodpornej AISI 316.
Opatentowany rękaw ochronny jest wykonany z antystatycznej, zmywalnej tkaniny, chroniącej strukturę ramienia przed osadzaniem się zanieczyszczeń.
Kaptur wychwytowy, łatwy do demontażu i czyszczenia, specjalnie zaprojektowany do zastosowania w przemyśle farmaceutycznym.

Ramię może być instalowane w halach produkcyjnych, w mniejszych pomieszczeniach przedsiębiorstw farmaceutycznych, w laboratoriach.

Ramię dostępne jest:

  • w średnicy 125 mm lub 160 mm,
  • o długości 2, 3, 4 lub 5 metrów,
  • w wersji wiszącej lub stojącej,
  • w wersji ATEX lub w wykonaniu ze stali kwasoodpornej AISI 316.

Odciąg punktowy
Odciąg zanieczyszczeń powietrza w bezpośredniej bliskości miejsca ich powstawania zapewnia ochronę operatora przed bezpośrednim i długotrwałym kontaktem z oparami, drobnym pyłem i wszelkiego rodzaju substancjami chemicznymi.

Mobilność / 360° zakres obrotu
Manewrowanie ramieniem jest proste dzięki obecności obrotowej podstawy 360° i 3 przegubów na pantografie ramienia. Dodatkowy przegub przy kapturze umożliwia precyzyjne ustawienie przy źródle zanieczyszczenia. Rękaw ochronny zabezpieczający przed brudzeniem pantografu i rury odciągowej jest łatwy do zdjęcia. Wersja 3-metrowa jest dostarczana z przedłużeniem węża odciągowego o 1 metr. W wersji 4- i 5-metrowej ramię dostarczane jest z 2 metrowym przedłużeniem węża odciągowego.

Długość
mm

Średnica rury
mm

Przedłużenie
mm

Numer katalogowy
Modele wiszące
Numer katalogowy
Modele stojące
2000 125 nie EF0212 EF6212
2000 160 nie EF0216 EF6216
3000 125 nie EF0312 EF6312
3000 160 nie EF0316 EF6316
3000 125 1000 EF1312
3000 160 1000 EF1316
4000 125 2000 EF2412
4000 160 2000 EF2416
5000 125 2000 EF2512
5000 160 2000 EF2516

Obszary zastosowań:

  • Przemysł farmaceutyczny,
  • Przemysł kosmetyczny,
  • Przemysł chemiczny,
  • Przemysł spożywczy,
  • Laboratoria,
  • Wszędzie tam, gdzie zachodzi potrzeba eliminacji zanieczyszczeń krzyżowych produktu.
ParametrWartość
Średnica ramienia 125 mm,
160 mm.
Rodzaj ramienia INOX AISI 316,
Pharma.
Rodzaj rury Elastyczny wąż
Konstrukcja Pojedynczy pantograf
Przepływ powietrza 750 Nm3/h,
1250 Nm3/h.
Maksymalna temperatura pracy 100° C

Długość ramienia

2000 mm,
3000 mm,
4000 mm,
5000 mm.
Przeguby 3 lub 4

Ramię odciągowe o konstrukcji samonośnej, z pojedynczym pantografem wykonanym ze stali kwasoodpornej AISI 316, podtrzymującym elastyczny, transparentny wąż odciągowy wykonany z poliuretanu poliestrowego, z zatopionym drutem, zgodnie z przepisami UE i FDA, przy kontaktach z żywnością.

Wzmocnienie spiralą z drutu stalowego, zatopioną w ściance z miękkiego PVC, zapewnia dobrą odporność na podciśnienie i załamywanie się węża. Gładka ścianka wewnętrzna redukuje straty przepływu i zapewnia łatwe czyszczenie. Przezroczysta ścianka odporna na promieniowanie UV pozwala na łatwą kontrolę wzrokową przepływu.
Konstrukcja pantografu jest wzmocniona sprężynami. Wąż odciągowy jest łatwy do odczepienia. Rękaw ochronny całkowicie zakrywa ramię.
Żaden element konstrukcji nie jest zamontowany wewnątrz ramienia, dzięki czemu nie ma spadków ciśnienia i zmniejszenia przepływu powietrza.

Kaptur Pharma z obrotowym uchwytem, wykonany ze stali kwasoodpornej AISI 316, łatwo zdejmowalny z korpusu ramienia i zaprojektowany tak, aby zapewniać ochronę przed „zanieczyszczeniem krzyżowym”, a zatem bez obszarów trudnych do czyszczenia, w których mogą gromadzić się zanieczyszczenia. Pełny obrót rękojeści umożliwia optymalne ustawienie ramienia w dowolnej pozycji. Kaptur odciągowy montowany jest do konstrukcji pantografu.

Podstawa
Obrotowy kołnierz 360° o średnicy 160 mm.

Wspornik ścienny
Wykonany ze stali kwasoodpornej AISI 316. Wyposażony w przyłącze i kołnierz obrotowy. Elementy te nie są dostępne w wersji z wentylatorem wyciągowym.

Wentylator wyciągowy (jeśli jest wymagany)
Wykonany ze stali kwasoodpornej AISI 316, łopatki wirnika wygięte do przodu. Silnik 220 / 400V, 3 Ph, 50 Hz. IP55. IE3 dla mocy wyjściowych powyżej 0,55 kW.

Ramię odciągowe PHARMA w specjalnej wersji
ATEX (seria EFX)

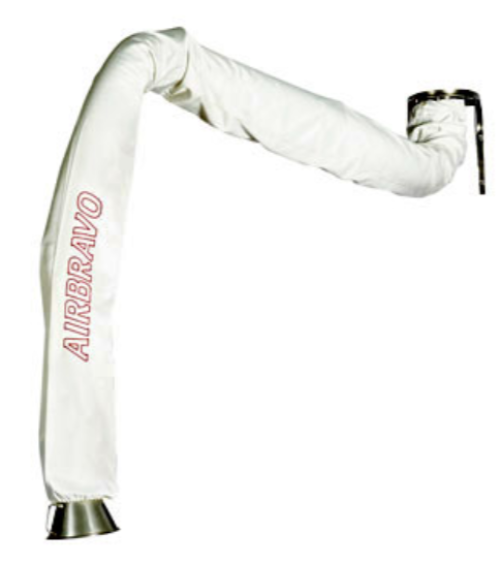

ramię EFX

Specjalna wersja ramienia odciągowego Pharma z serii EFX przeznaczona do punktowego odciągu zanieczyszczeń, rekomendowana dla środowiska potencjalnie wybuchowego (2014/34/UE ATEX II C.2 Strefa 1-21) w przemyśle farmaceutycznym i kosmetycznym.

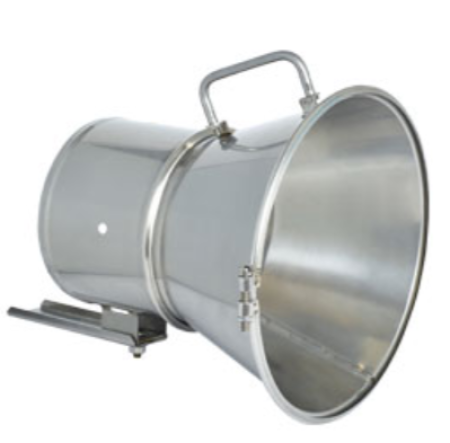

 Kaptur Pharma Kaptur Pharma zintegrowany z ramieniem odciągowym Pharma z serii EF, jest w całości wykonany ze stali kwasoodpornej AISI 316.

Dedykowany do użytku w przemyśle farmaceutycznym, kosmetycznym, w laboratoriach. Kaptur Pharma został specjalnie zaprojektowany do ramion odciągowych serii EF, w celu eliminacji ryzyka zanieczyszczenia krzyżowego produktu. Poszczególne elementy ramienia można łatwo demontować, myć i wymieniać po każdym zakończonym procesie, unikając zanieczyszczenia nowych operacji wszelkimi pozostałościami z poprzednich procesów.

  • Należy do grupy standardowych kapturów;
  • Idealny do punktowego odsysania zanieczyszczeń w przemyśle farmaceutycznym. Łatwo zdejmowalny i zmywalny, aby eliminować ryzyko powstania zanieczyszczenia krzyżowego produktu;
  • Zintegrowany z ramieniem odciągowym Pharma serii EF;
  • W kształcie ściętego stożka z okrągłym obszarem zbierania. Wyposażony w uchwyt;
  • Wykonany ze stali kwasoodpornej AISI 316, dostępny w wersji ATEX;
  • Dostępny w średnicach 125-160 mm.
 przepustnica automatyczna

Przepustnica automatyczna z napędem silnikowym służy do wyłączania ssania w przerwie roboczej. Dzięki przyciskowi umieszczonemu na panelu sterowania można rozpocząć zasysanie wraz z otwarciem przepustnicy i zatrzymać je wraz z zamknięciem przepustnicy po wykonaniu pracy.

  • Przepustnica automatyczna z napędem silnikowym jest umieszczona między wentylatorem a podstawą ramienia odciągowego;
  • Uruchamiana jest za pomocą przycisku umieszczonego na panelu sterowania.
 Panel elektryczny Panel elektryczny wyposażony w elektrozawór zabezpieczający, pozwala, za pomocą włącznika zamontowanego na pokrywie, na uruchomienie jednostki ssącej i zestawu oświetleniowego, lub tylko jednostki ssącej.

Dzięki przyciskowi operator może włączyć wentylator i rozpocząć odsysanie. Za pomocą tego samego przycisku można również włączyć zestaw oświetleniowy. Lampa umieszczona wewnątrz kaptura oświetla obszar roboczy.

  • Panel elektryczny służy do uruchamiania wentylatora za pomocą umieszczonego włącznika. Możliwe jest równoczesne uruchamianie wentylatora razem z zestawem oświetleniowym;
  • Dostępny w wersji jedno- lub trójfazowej;
  • Napięcie zasilania silnika: 230 lub 400 V - 3 fazy - 50 Hz.
 Tłumik

Tłumik do wentylatorów przemysłowych

Tłumik do ramion odciągowych Airbravo służy do redukcji hałasu wytwarzanego przez wentylator.
Pozwala obniżyć poziom hałasu o ± 3dB (A) dla wentylatorów przemysłowych i ± 6db (A) dla wentylatorów laboratoryjnych.

  • Instalowany pomiędzy wentylatorem a ramieniem odciągowym;
  • Zmniejsza hałas pochodzący z wentylatora dzięki materiałowi dźwiękochłonnemu, z którego jest wykonany;
  • Kompatybilny ze wszystkimi wentylatorami Airbravo;
  • Wykonany z materiału pochłaniającego dźwięk i pomalowanej na czarno blachy ocynkowanej.
 Wentylator

Wentylatory przemysłowe i laboratoryjne: pełna gama do każdego zastosowania.
Dostosowane dla każdego rodzaju ramienia odciągowego, maszyny czy stołu filtrującego. Wentylatory Airbravo są dostępne w różnych opcjach w zależności od potrzeb.

  • Szeroka gama modeli o różnych mocach i wytwarzanych przepływach powietrza;
  • Kompatybilny ze wszystkimi ramionami odciągowymi Airbravo;
  • Silniki: 230/400 V - 3 fazy - 50 Hz - IP55 Klasa F;
  • Klasa efektywności: IE2 lub IE3 (zgodnie z obowiązującymi przepisami);
  • Mogą być zainstalowane osobno na oddzielnym wsporniku;
  • Dostarczane z elementem mocującym;
  • Dostępne wersje specjalne, ATEX, ze stali kwasoodpornej AISI 316, w wersji przeciwiskrowej;
  • Dostępne na zamówienie dla określonych wariantów modeli ramion odciągowych.

Modele_wentylatorów_Airbravo.pdf

 Wspornik podłogowy

Wspornik podłogowy do ramion odciągowych

Rozwiązanie umożliwiające zamontowanie ramienia odciągowego w dowolnym miejscu.

Dzięki szerokiej gamie wsporników pionowych Airbravo każdy rodzaj ramienia odciągowego lub przedłużenia wysięgnika można zainstalować obok stanowiska roboczego z dala od ścian. Wsporniki pionowe są dostępne dla każdego rodzaju ramienia odciągowego, dla modeli przemysłowych i laboratoryjnych.
Wsporniki zostały zaprojektowane w celu zapewnienia pełnej funkcjonalności i maksymalnego wykorzystania roboczego ramion odciągowych.

  • Szeroka gama wsporników podłogowych do różnych zastosowań, kompatybilnych z każdym rodzajem ramion odciągowych Airbravo;
  • Na jednym wsporniku można zainstalować maksymalnie 2 ramiona odciągowe (w zależności od modelu);
  • Konstrukcja z rur stalowych malowanych;
  • Dostępne w wersjach: ATEX, INOX, w wykonaniu ze stali kwasoodpornej AISI 316.

Rodzaje_wsporników_do_ramion_odciągowych_Airbravo.pdf

 Kanał odciągowy szynowy Kanał szynowy odciągowy: system z ruchomym ramieniem na przesuwanym wózku.

Kanał szynowy jest wykonany z odpowiednio wyprofilowanych elementów wytworzonych z aluminium i neoprenu.

Dostępny w wersji D/G ATEX II Strefa Z1-21.

Konstrukcja daje możliwość miejscowego jednoczesnego odsysania na wielu stanowiskach roboczych. Opcja ta jest realizowana przez instalację systemu odciągowego szynowego z jednym lub kilkoma wózkami przesuwnymi (w zależności od potrzeb i wielkości systemu), na których zainstalowane są ramiona odciągowe.
Tak skomponowany system odciągowy umożliwia dowolne przesuwanie ramienia po szynie i obsługiwanie kilku stanowisk roboczych.

  • Kanały odciągowe szynowe wykonane są z wytłaczanych profili aluminiowych. Szynę zamykają neoprenowe zatyczki;
  • Szyna odciągowa może mieć dowolną długość, bez ograniczeń, oraz może być wyposażona w przesuwny wózek (lub kilka wózków) i ramię odciągowe (lub kilka ramion), zdolne dotrzeć do kilku stanowisk roboczych wzdłuż szyny;
  • Kanały odciągowe dla ramion Airbravo są dostępne w wersji ATEX (Grupa II Kategoria 2 Strefa 1 Gazy i Strefa 21 Pyły i gazy);
  • Wraz z kanałem odciągowym na żądanie dostępne są zestawy montażowe z wózkami przesuwnymi.

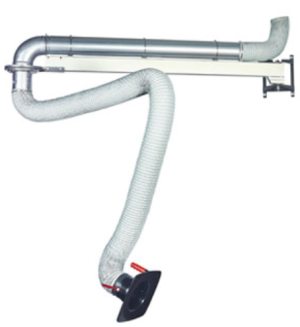

 Przedłużenie wysięgnika

Przedłużenie wysięgnika ramienia odciągowego: Zwiększenie zasięgu do 9 metrów.

Przedłużenie wysięgnika ramienia odciągowego Airbravo jest solidne, niezawodne i doskonałe zarówno pod względem wyglądu, jak i funkcjonalności. Połączenie kanału wyciągowego z konstrukcją wsporczą pozwala na maksymalne zwiększenie obszaru roboczego.

Dzięki przedłużeniu wysięgnika serii EKB zakres działania ramienia odciągowego 4-PRO - seria EP (lub alternatywnie seria 2-EDGE - EG) może zostać przedłużony z 1 do 4 metrów, co daje całkowity zasięg wynoszący 9 metrów.

Przedłużenie wysięgnika serii EKB jest najbardziej „elastyczne” pod względem zakresu; można je dostosować do większości ramion odciągowych AIRBRAVO.
Kompatybilne z ramionami 2- EDGE (seria EG), FLEX-K (seria EK), FLEX-J (seria EJ), 4-PRO (seria EP) i półramionami (seria EPH) do modelu LABORATORY.

Połączenie z kanałem odciągowym wykonane jest za pomocą elastycznych węży. Ramię odciągowe mocowane jest do przedłużenia wysięgnika.

  • Możliwość przedłużenia odciągu pozwala rozszerzyć zakres działania ramienia o długość od 1 do 4 metrów (maksymalne przedłużenie do 9 metrów);
  • System FTS jest dostarczany jako dodatkowe wyposażenie w celu zwiększenia powierzchni roboczej ramion odciągowych;
  • Dostępne wersje specjalne: ATEX II 2 D/G oraz w wykonaniu ze stali kwasoodpornej AISI 316;
  • Dostępne średnice: 100, 125, 160 mm.
