Ramię odciągowe 2-EDGE (seria EG)

Ramię odciągowe 2-EDGE z serii EG dedykowane jest do ogólnych zastosowań przemysłowych, średnio intensywnych prac głównie przy usuwaniu dymów spawalniczych i oparów. Łatwe w obsłudze dzięki samonośnej konstrukcji z podwójnym pantografem. Jest wykonane ze sztywnych rur z 3 elastycznymi przegubami, wyposażone w specjalny kaptur o wysokiej wydajności z ergonomicznym uchwytem.

Ramię jest dostępne w średnicy 160 mm i długościach 2, 3 lub 4 metry.

Jakość w konkurencyjnej cenie
Ramię odciągowe do ogólnych zastosowań przemysłowych (np. dym spawalniczy, opary), łatwe w obsłudze i w konkurencyjnej cenie.

Uniwersalność
Do ogólnych zastosowań, wykorzystywane w większości sektorów przemysłowych.

Dostępne w średnicy 160 mm i długościach 2, 3 lub 4 metry.

Mobilność / 360° zakres obrotu
Ramię odciągowe 2-EDGE jest wyposażone w obrotową podstawę 360° i podwójny system pantografów. Konstrukcja samonośna. Przegub łączący kaptur z rurą odciągową umożliwia precyzyjne ustawienie przy źródle zanieczyszczenia. Kaptur o wysokiej wydajności jest wyposażony w ergonomiczny uchwyt i szerokie rondo, aby lepiej wychwytywać i odprowadzać zanieczyszczenia.

Ramię może być dostarczone z wentylatorem wyciągowym.

Długość
mm

Średnica rury
mm
Nr katalogowy
Modele wiszące
Nr katalogowy
Modele stojące
Przepływ powietrza
Nm3 / h
Nr katalogowy
Modele wiszące z wentylatorem
2000 160 EG1216  EG6216  1250 EGM112
3000 160 EG1316  EG6316  1250 EGM113
4000 160  EG1416    EG6416  1250 EGM114

Obszary zastosowań:

  • Przemysł motoryzacyjny,
  • Przemysł papierniczy i poligrafia,
  • Budownictwo i cementownie,
  • Przemysł stoczniowy,
  • Przemysł kolejowy,
  • Przemysł metalurgiczny,
  • Przetwórstwo marmuru i kamienia naturalnego,
  • Przetwórstwo / formowanie tworzyw sztucznych.
ParametrWartość
Średnica ramienia 160 mm
Rodzaj ramienia Standard
Rodzaj rury Rura sztywna
Konstrukcja Podwójny pantograf
Przepływ powietrza 1250 Nm3/h
Maksymalna temperatura pracy 90°C

Długość ramienia

2000 mm,
3000 mm,
4000 mm.
Przeguby 3

Ramię odciągowe
Wykonane ze sztywnych lakierowanych rur stalowych. Samonośna, aluminiowa konstrukcja z podwójnym pantografem, równoważona systemem sprężyn.
Wąż elastyczny, odporny na iskry spawalnicze, powlekany folią aluminiową pokrytą PVC i wzmocnioną włóknami; ze spiralą z drutu harmonicznego; temperatura robocza od -20°C do 140°C. Maksymalne podciśnienie: 2000 Pa (przy 20°C). Klasa odporności ogniowej 1.

Kaptur o wysokiej wydajności
Wykonany z tworzywa sztucznego odpornego na promieniowanie UV, z ekranem o wymiarach 360 × 380 mm dla lepszej wydajności w zbieraniu zanieczyszczeń. Wyposażony w ergonomiczny uchwyt z rotacją osiową, umożliwiający optymalne ustawienie kaptura i manewrowanie ramieniem odciągowym.

Podstawa
O średnicy 160 mm, na obrotowym kołnierzu 360°, ze specjalnymi samosmarującymi uszczelkami z tworzywa sztucznego.

Wspornik ścienny
Wykonany z ocynkowanej rury stalowej, wyposażony w przyłącze i w kołnierz obrotowy. Elementy te nie są dostępne w wersji z wentylatorem wyciągowym.

Wentylator wyciągowy (jeśli jest wymagany)
Stal malowana na czarno, wirnik z łopatkami wygiętymi do przodu, silnik 220/400 V, 3 Ph, 50 Hz. IP55. IE3 dla mocy wyjściowych powyżej 0,55 kW.

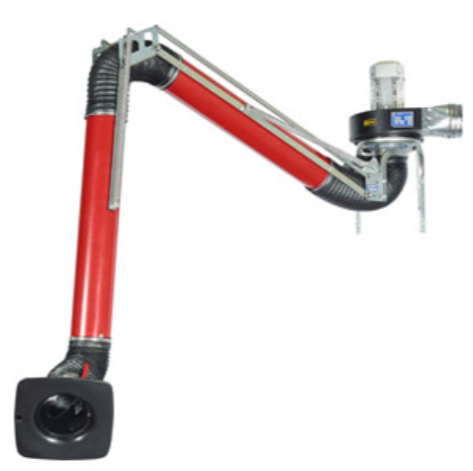

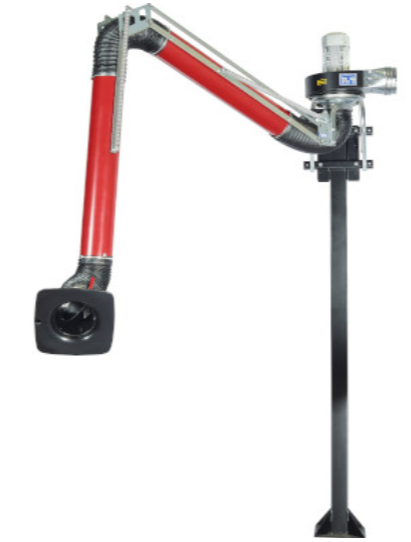

2EDGE EG series 2EDGE EG series1
 Kaptur do gorących oparów

Kaptur do gorących oparów wykonany jest ze stali malowanej proszkowo. Ma eliptyczny kształt umożliwiający punktowe zbieranie zanieczyszczeń. Jest wyposażony w uchwyt pozwalający operatorowi ustawić kaptur w odpowiedniej pozycji i łatwo manewrować ramieniem odciągowym.
Kaptur jest montowany standardowo w następujących modelach ramion:
- Ramiona odciągowe przemysłowe 4-PRO - seria EP ,
- Teleskopowe ramiona odciągowe - seria EGT,
- Półramiona odciągowe - seria EPH.

  • Należy do grupy standardowych kapturów;
  • Idealny do miejscowego usuwania gorących oparów;
  • Kompatybilny z następującymi ramionami odciągowymi: 4-PRO (seria EP), 2-Edge (seria EG), teleskopowymi (seria EGT), półramionami (seria EPH), Flex-K (seria EK);
  • W kształcie ściętego stożka, z eliptycznym obszarem zbierania;
  • Konstrukcja ze stali ocynkowanej, malowanej na czarno;
  • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
  • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
  • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.
Kaptur do pyłów i oparów

Kaptur do pyłów i oparów - okrągły, wykonany z aluminium, wyposażony w uchwyt pozwalający operatorowi ustawić kaptur w odpowiedniej pozycji i łatwo manewrować ramieniem odciągowym. Montowany w ramionach odciągowych na życzenie. Kompatybilny z następującymi modelami ramion:
- Ramiona odciągowe 4-PRO - seria EP,
- Ramiona odciągowe 2-EDGE - seria EG,
- Teleskopowe ramiona odciągowe - seria EGT,
- Półramiona odciągowe - seria EPH,
- Ramiona odciągowe - Flex-K - seria EK.

  • Należy do grupy standardowych kapturów;
  • Zalecany do miejscowego odsysania pyłów i oparów;
  • W kształcie ściętego stożka, z okrągłym obszarem zbierania;
  • Konstrukcja metalowa;
  • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
  • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
  • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.
Kaptur o wysokiej wydajności

Kaptur o wysokiej wydajności, wykonany z tworzywa sztucznego odpornego na promieniowanie UV, z ekranem o wymiarach 360 × 380 mm dla lepszej wydajności w zbieraniu zanieczyszczeń. Wyposażony w ergonomiczny uchwyt z rotacją osiową umożliwiający optymalne ustawienie i manewrowanie ramieniem odciągowym.
Kaptur o wysokiej wydajności jest standardowo montowany z następującymi rodzajami ramion:
- Ramiona odciągowe 2-EDGE - seria EG,
- Ramiona odciągowe Flex-K - seria EK,
- Ramiona odciągowe Flex-J - seria EJ,
- Ramiona odciągowe Flex-H - seria EH, tylko o średnicy 160 mm.

  • Należy do grupy kapturów standardowych;
  • Idealny do punktowego odsysania pyłu i oparów;
  • Kompatybilny z ramionami odciągowymi 2-Edge (seria EG), Flex-K (seria EK), Flex-J (seria EJ) Flex-H (seria EH) i 4-PRO z polipropylenu (seria EPP);
  • W kształcie ściętego stożka, z okrągłym obszarem zbierania, z szerokim rondem – dla optymalnego odsysania zanieczyszczeń; wyposażony w ergonomiczny uchwyt;
  • Konstrukcja z tworzywa sztucznego;
  • Dostępny tylko w średnicy 160 mm;
  • Dostępny w wariancie PP z polipropylenu;
  • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.
Akcesoria do kapturów

Akcesoria do kapturów odciągowych Airbravo mogą stanowić dodatkowe wyposażenie lub mogą być fabrycznie zamontowane w kapturze.
Zostały zaprojektowane w celu zoptymalizowania procesów odciągowych.

Dostępne dla wszystkich wersji i wariantów ramion odciągowych. Oferowane akcesoria to:

Przepustnica powietrza: zamontowana wewnątrz kaptura, służy do regulacji przepływu powietrza. Operator może ustawić natężenie przepływu za pomocą ręcznej dźwigni. Przepustnice powietrza w wersji standardowej są wykonane z tworzywa sztucznego. Do specjalistycznego zastosowania dostępne są wersje wykonane ze stali kwasoodpornej AISI 316 oraz wersje ATEX. Przepustnice powietrza, w przypadku całkowitego zamknięcia, gwarantują szczelność pomiędzy 95 a 99%.

Kratka zabezpieczająca: zamontowana wewnątrz kaptura wyciągowego zapobiega przypadkowemu zasysaniu ciał obcych o dużych średnicach, mogących znaleźć się na powierzchni roboczej. Kratka zaprojektowana jest w sposób umożliwiający dodatkowe zamontowanie zestawu oświetleniowego.

Zestaw oświetleniowy LED: przydatny do oświetlania powierzchni roboczej i źródła zanieczyszczenia umieszczonego pod kapturem. Zestaw oświetleniowy LED jest wyposażony w zintegrowaną kratkę zabezpieczającą.

  • Przepustnica ręczna w wykonaniu z tworzywa sztucznego lub stali kwasoodpornej jest dostępna dla wszystkich typów kapturów Airbravo;
  • Metalowe kratki zabezpieczające i zestawy oświetleniowe dostępne są wyłącznie dla standardowych kapturów;
  • Akcesoria dostępne są w różnych średnicach, w zależności od wymiarów ramion.
 przepustnica automatyczna

Przepustnica automatyczna z napędem silnikowym służy do wyłączania ssania w przerwie roboczej. Dzięki przyciskowi umieszczonemu na panelu sterowania można rozpocząć zasysanie wraz z otwarciem przepustnicy i zatrzymać je wraz z zamknięciem przepustnicy po wykonaniu pracy.

  • Przepustnica automatyczna z napędem silnikowym jest umieszczona między wentylatorem a podstawą ramienia odciągowego;
  • Uruchamiana jest za pomocą przycisku umieszczonego na panelu sterowania.
 Panel elektryczny Panel elektryczny wyposażony w elektrozawór zabezpieczający, pozwala, za pomocą włącznika zamontowanego na pokrywie, na uruchomienie jednostki ssącej i zestawu oświetleniowego, lub tylko jednostki ssącej.

Dzięki przyciskowi operator może włączyć wentylator i rozpocząć odsysanie. Za pomocą tego samego przycisku można również włączyć zestaw oświetleniowy. Lampa umieszczona wewnątrz kaptura oświetla obszar roboczy.

  • Panel elektryczny służy do uruchamiania wentylatora za pomocą umieszczonego włącznika. Możliwe jest równoczesne uruchamianie wentylatora razem z zestawem oświetleniowym;
  • Dostępny w wersji jedno- lub trójfazowej;
  • Napięcie zasilania silnika: 230 lub 400 V - 3 fazy - 50 Hz.
 Tłumik

Tłumik do wentylatorów przemysłowych

Tłumik do ramion odciągowych Airbravo służy do redukcji hałasu wytwarzanego przez wentylator.
Pozwala obniżyć poziom hałasu o ± 3dB (A) dla wentylatorów przemysłowych i ± 6db (A) dla wentylatorów laboratoryjnych.

  • Instalowany pomiędzy wentylatorem a ramieniem odciągowym;
  • Zmniejsza hałas pochodzący z wentylatora dzięki materiałowi dźwiękochłonnemu, z którego jest wykonany;
  • Kompatybilny ze wszystkimi wentylatorami Airbravo;
  • Wykonany z materiału pochłaniającego dźwięk i pomalowanej na czarno blachy ocynkowanej.
 Wentylator

Wentylatory przemysłowe i laboratoryjne: pełna gama do każdego zastosowania.
Dostosowane dla każdego rodzaju ramienia odciągowego, maszyny czy stołu filtrującego. Wentylatory Airbravo są dostępne w różnych opcjach w zależności od potrzeb.

  • Szeroka gama modeli o różnych mocach i wytwarzanych przepływach powietrza;
  • Kompatybilny ze wszystkimi ramionami odciągowymi Airbravo;
  • Silniki: 230/400 V - 3 fazy - 50 Hz - IP55 Klasa F;
  • Klasa efektywności: IE2 lub IE3 (zgodnie z obowiązującymi przepisami);
  • Mogą być zainstalowane osobno na oddzielnym wsporniku;
  • Dostarczane z elementem mocującym;
  • Dostępne wersje specjalne, ATEX, ze stali kwasoodpornej AISI 316, w wersji przeciwiskrowej;
  • Dostępne na zamówienie dla określonych wariantów modeli ramion odciągowych.

Modele_wentylatorów_Airbravo.pdf

 Wspornik podłogowy

Wspornik podłogowy do ramion odciągowych

Rozwiązanie umożliwiające zamontowanie ramienia odciągowego w dowolnym miejscu.

Dzięki szerokiej gamie wsporników pionowych Airbravo każdy rodzaj ramienia odciągowego lub przedłużenia wysięgnika można zainstalować obok stanowiska roboczego z dala od ścian. Wsporniki pionowe są dostępne dla każdego rodzaju ramienia odciągowego, dla modeli przemysłowych i laboratoryjnych.
Wsporniki zostały zaprojektowane w celu zapewnienia pełnej funkcjonalności i maksymalnego wykorzystania roboczego ramion odciągowych.

  • Szeroka gama wsporników podłogowych do różnych zastosowań, kompatybilnych z każdym rodzajem ramion odciągowych Airbravo;
  • Na jednym wsporniku można zainstalować maksymalnie 2 ramiona odciągowe (w zależności od modelu);
  • Konstrukcja z rur stalowych malowanych;
  • Dostępne w wersjach: ATEX, INOX, w wykonaniu ze stali kwasoodpornej AISI 316.

Rodzaje_wsporników_do_ramion_odciągowych_Airbravo.pdf

Wspornik przedłużający EGA

Wspornik ścienny EGA

Wspornik przedłużający EGA ścienny lub sufitowy – wykonany z ocynkowanych rur stalowych, umożliwia montaż ramion odciągowych AIRBRAVO na ścianie lub suficie. Wyposażony jest w obrotowy kołnierz o średnicy 160 mm kompatybilny z ramionami odciągowymi 2-EDGE serii EG, ramionami teleskopowymi serii EGT, ramionami odciągowymi FLEX-K serii EK, ramionami odciągowymi FLEX-J serii EJ.

Instalacje ścienna i sufitowa różnią się między sobą:
– innymi punktami montażowymi wspornika;
– innym położeniem płyty mocującej z przymocowaną podstawą korpusu ramienia – nie ma potrzeby stosowania dodatkowych wsporników.

  • Do montażu na ścianie lub suficie;
  • Kompatybilny z następującymi ramionami odciągowymi: 2-EDGE (seria EG), teleskopowymi (seria EGT), Flex-K (seria EK), Flex-J (seria EJ);
  • Konstrukcja z ocynkowanych rur stalowych;
  • Długość / wysokość: 1 m;
  • Dostępny w wariantach: ATEX, ze stali kwasoodpornej AISI 316.

Wspornik ścienny EKA

Wspornik ścienny EKA: do montażu na ścianie ramion Airbravo; jest kompatybilny z ramionami odciągowymi przemysłowymi o podstawie 160 mm, w szczególności z ramionami odciągowymi 2-EDGE (seria EG), teleskopowymi (seria EGT) ), ramionami Flex-K (seria EK) i ramionami Flex-J (seria EJ).

Wykonany z ocynkowanych rur stalowych, może być używany do montażu na ścianie ramion odciągowych w wersji podwieszanej, jak i w wersji stojącej.

  • Do montażu ściennego ramion zarówno w wersji wiszącej, jak i stojącej;
  • Kompatybilny z ramionami odciągowymi 2-EDGE (seria EG), Telescopic (seria EGT), Flex-K (seria EK), Flex-J (seria EJ);
  • Konstrukcja z ocynkowanych rur stalowych;
  • Dostępny w wersji ze stali kwasoodpornej i w wersji ATEX (Grupa II Kategoria 2 Strefa 1 Gazy i Strefa 21 Pyły i gazy).
 Kanał odciągowy szynowy Kanał szynowy odciągowy: system z ruchomym ramieniem na przesuwanym wózku.

Kanał szynowy jest wykonany z odpowiednio wyprofilowanych elementów wytworzonych z aluminium i neoprenu.

Dostępny w wersji D/G ATEX II Strefa Z1-21.

Konstrukcja daje możliwość miejscowego jednoczesnego odsysania na wielu stanowiskach roboczych. Opcja ta jest realizowana przez instalację systemu odciągowego szynowego z jednym lub kilkoma wózkami przesuwnymi (w zależności od potrzeb i wielkości systemu), na których zainstalowane są ramiona odciągowe.
Tak skomponowany system odciągowy umożliwia dowolne przesuwanie ramienia po szynie i obsługiwanie kilku stanowisk roboczych.

  • Kanały odciągowe szynowe wykonane są z wytłaczanych profili aluminiowych. Szynę zamykają neoprenowe zatyczki;
  • Szyna odciągowa może mieć dowolną długość, bez ograniczeń, oraz może być wyposażona w przesuwny wózek (lub kilka wózków) i ramię odciągowe (lub kilka ramion), zdolne dotrzeć do kilku stanowisk roboczych wzdłuż szyny;
  • Kanały odciągowe dla ramion Airbravo są dostępne w wersji ATEX (Grupa II Kategoria 2 Strefa 1 Gazy i Strefa 21 Pyły i gazy);
  • Wraz z kanałem odciągowym na żądanie dostępne są zestawy montażowe z wózkami przesuwnymi.
Przedłużenie wysięgnika Przedłużenie wysięgnika ramienia odciągowego, seria EKB: Zwiększenie zasięgu do 9 metrów.

Przedłużenie wysięgnika ramienia odciągowego Airbravo jest solidne, niezawodne i doskonałe zarówno pod względem wyglądu, jak i funkcjonalności. Połączenie kanału wyciągowego z konstrukcją wsporczą pozwala na maksymalne zwiększenie obszaru roboczego.

Dzięki przedłużeniu wysięgnika serii EKB zakres działania ramienia odciągowego 4-PRO - seria EP (lub alternatywnie seria 2-EDGE - EG) może zostać przedłużony z 1 do 4 metrów, co daje całkowity zasięg wynoszący 9 metrów.

Przedłużenie wysięgnika serii EKB jest najbardziej „elastyczne” pod względem zakresu; można je dostosować do większości ramion odciągowych AIRBRAVO.
Kompatybilne z ramionami 2- EDGE (seria EG), FLEX-K (seria EK), FLEX-J (seria EJ), 4-PRO (seria EP) i półramionami (seria EPH) do modelu LABORATORY.

Połączenie z kanałem odciągowym wykonane jest za pomocą elastycznych węży. Ramię odciągowe mocowane jest do przedłużenia wysięgnika.

  • Możliwość przedłużenia odciągu pozwala rozszerzyć zakres działania ramienia o długość od 1 do 4 metrów (maksymalne przedłużenie do 9 metrów);
  • System FTS jest dostarczany jako dodatkowe wyposażenie w celu zwiększenia powierzchni roboczej ramion odciągowych;
  • Dostępne wersje specjalne: ATEX II 2 D/G oraz w wykonaniu ze stali kwasoodpornej AISI 316;
  • Dostępne średnice: 100, 125, 160 mm.
 Przedłużenie wysięgnika ramienia odciągowego EPB

Przedłużenie wysięgnika ramienia odciągowego, seria EPB: Maksymalne przedłużenie zasięgu działania do 8 metrów.

Jest to najczęściej kupowany produkt AIRBRAVO – solidny, niezawodny i doskonały, zarówno pod względem wyglądu, jak i funkcjonalności. Specjalna konstrukcja przedłużenia wysięgnika: połączenie kanału wyciągowego z konstrukcją wsporczą umożliwia znaczne zwiększenie obszaru roboczego. Dzięki przedłużeniu serii EPB zakres działania ramienia odciągowego 4 PRO - seria EP (lub alternatywnie seria 2 EDGE - EG) może zostać wydłużony z 1 do 4 metrów, co daje całkowite przedłużenie maksymalnie do 8 metrów.

System regulacji obrotu (opcjonalnie)
Przedłużenie wysięgnika serii EPB jest jedynym, wyposażonym w system FTS (Friction Tuning System), dający maksymalne zmniejszenie oporów tarcia podczas obrotu, zapewniając stabilność i optymalną zwrotność ramienia na przedłużeniu.

  • Możliwość przedłużenia odciągu pozwala rozszerzyć zakres działania ramienia o długość od 1 do 4 metrów;
  • System FTS jest dostarczany jako dodatkowe wyposażenie oferujące maksymalne zmniejszenie tarcia podczas obrotu i ułatwiające manewrowość ramienia;
  • Przedłużenie EPB do ramienia odciągowego jest dostarczane ze wspornikiem do montażu ściennego, z kołnierzem i przyłączem w różnych średnicach; jest przystosowane do montażu z ramieniem;
  • Jest kompatybilne z ramionami 2-EDGE;
  • Jest przystosowane do instalacji na ścianie lub podłodze;
  • Dostępne w wersjach specjalnych: ATEX Kategoria II Strefa Z1-21, INOX oraz w wykonaniu ze stali kwasoodpornej AISI 316;
  • Dostępne średnice: 200 mm (dla ramion odciągowych 4-PRO o średnicy 125, 160 i 200 mm oraz ramion 2-EDGE o średnicy 160 mm) i 250 mm (dla ramion odciągowych 4-PRO o średnicy 250 mm);
  • Dostępne w wersji odwróconej do montażu ramion odciągowych w wersji stojącej.
